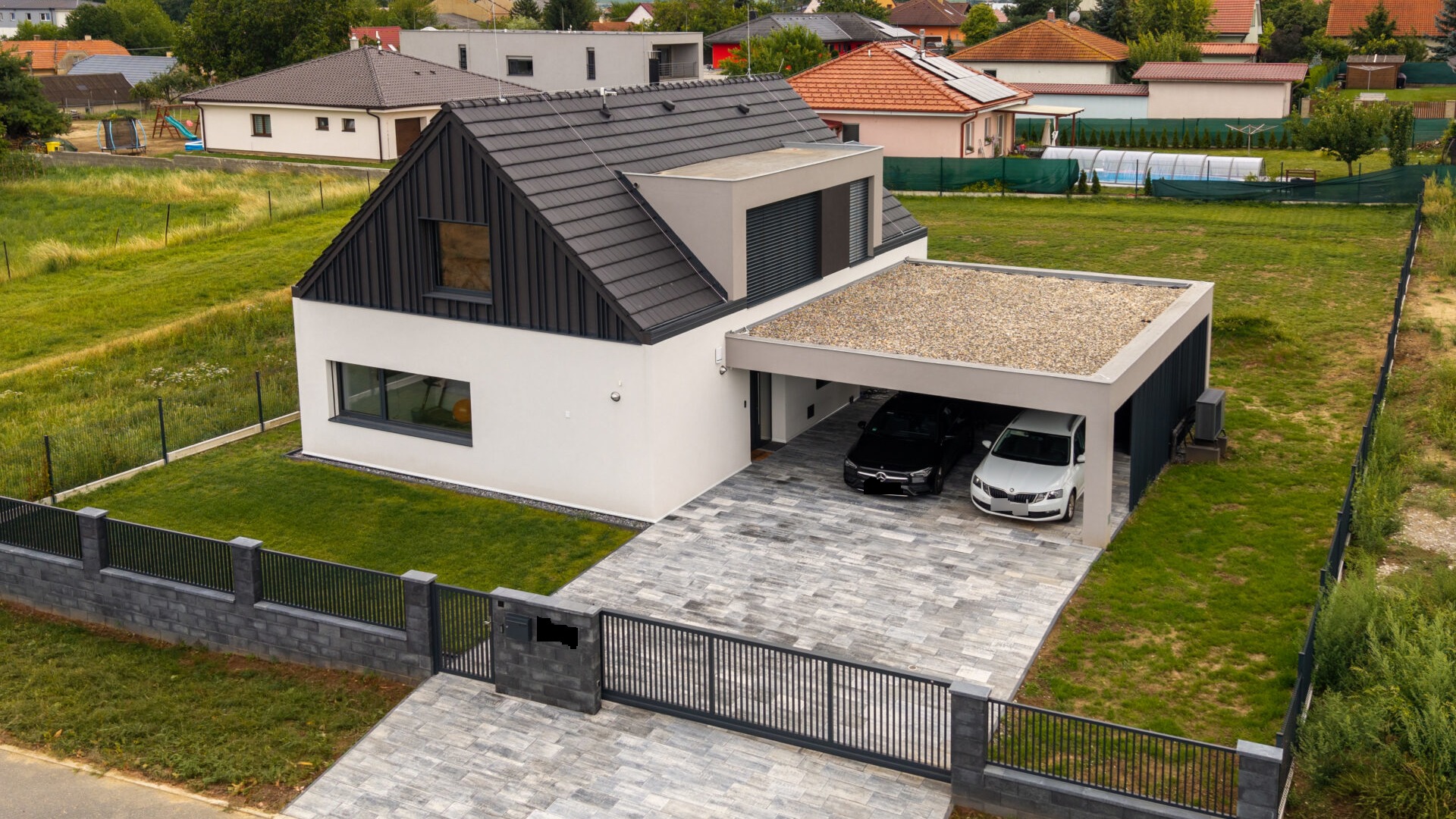

Chytrý rodinný dům Loxone v Cerhenicích

V Cerhenicích ve Středočeském kraji jsme realizovali kompletní elektroinstalaci rodinného domu včetně návrhu a realizace chytré domácnosti Loxone . Do jednoho systému jsme propojili osvětlení, stínění, vytápění, chlazení, klimatizaci, zabezpečení, kamerový systém, přístupový systém a další technologie domu.

Investor nás původně oslovil s požadavkem na klasickou elektroinstalaci. Po představení možností chytré domácnosti, jejích přínosů a návrhu řešení vytvořeného přímo pro tento dům se rozhodl pro komplexní variantu Loxone.

Výsledkem je plně automatizovaný rodinný dům, který řadu každodenních činností řeší sám a majiteli přináší vysoký komfort, jednoduché ovládání, přehled o provozu domu a efektivnější řízení energií.

Projekt chytré elektroinstalace Loxone

Do projektu jsme byli zapojeni již od začátku hrubé stavby. Zpracovali jsme projektovou dokumentaci elektroinstalace včetně návrhu chytré domácnosti a návazností jednotlivých technologií.

Už ve fázi projektu bylo důležité navrhnout systém tak, aby spolu jednotlivé technologie mohly komunikovat a celý dům bylo možné následně řídit jako jeden funkční celek. Součástí návrhu bylo také řešení rozvaděčů, osvětlení, automatizace, zabezpečení a koordinace s ostatními profesemi na stavbě.

Hrubá elektroinstalace rodinného domu

Realizovali jsme kompletní hrubou elektroinstalaci domu – kabelové rozvody, přípravy, instalační krabice a infrastrukturu potřebnou pro následné zapojení a řízení všech technologií.

U chytrého domu je správná příprava kabeláže zásadní. Již během hrubé elektroinstalace jsme proto počítali s budoucím propojením osvětlení, stínění, vytápění, chlazení, klimatizace, zabezpečení, kamerového systému, přístupového systému, datové sítě a dalších zařízení. Více o kompletních elektroinstalačních pracích najdete na stránce elektroinstalační práce.

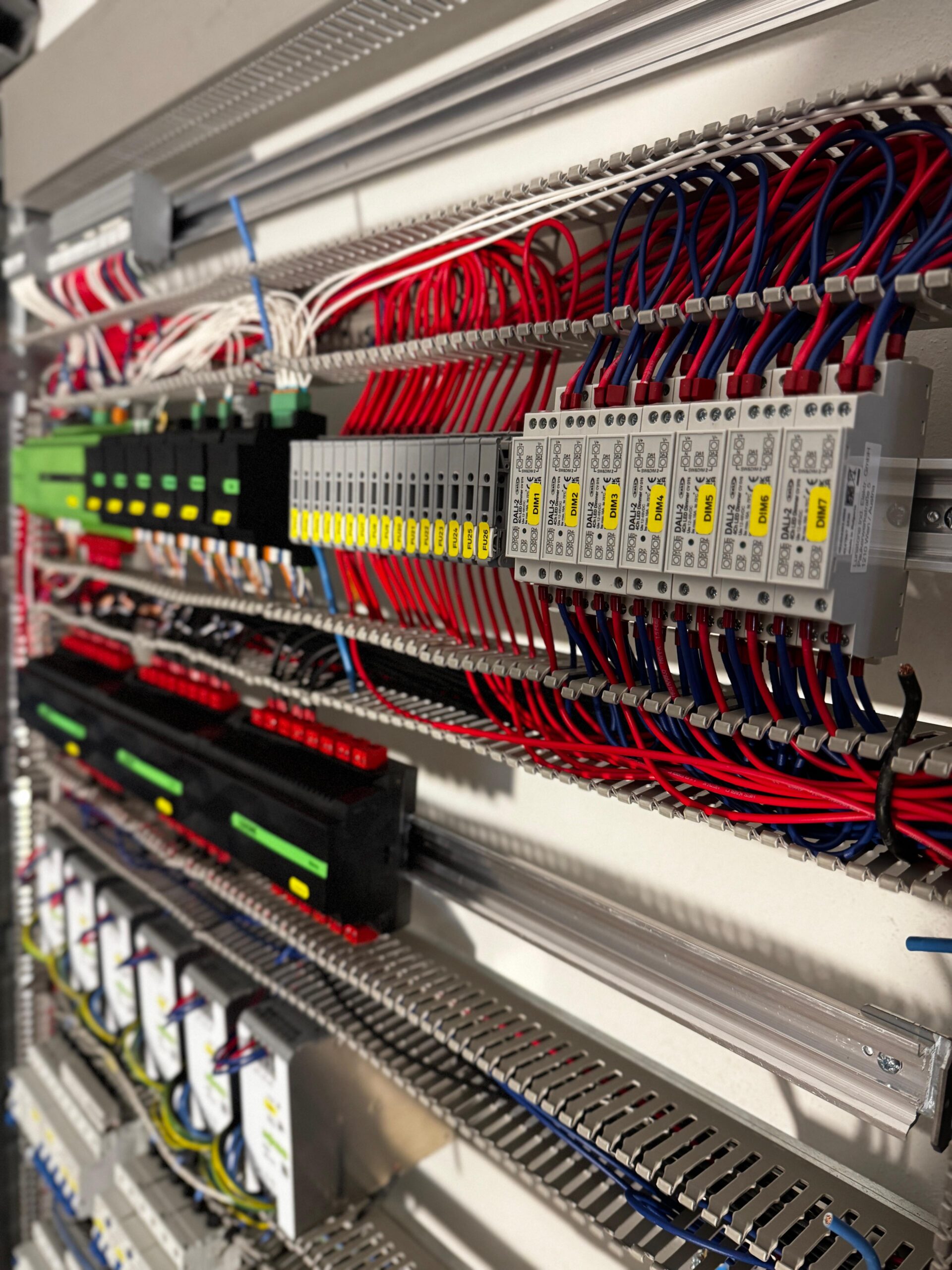

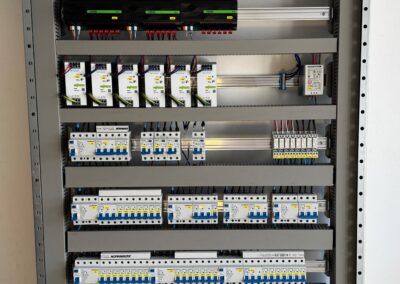

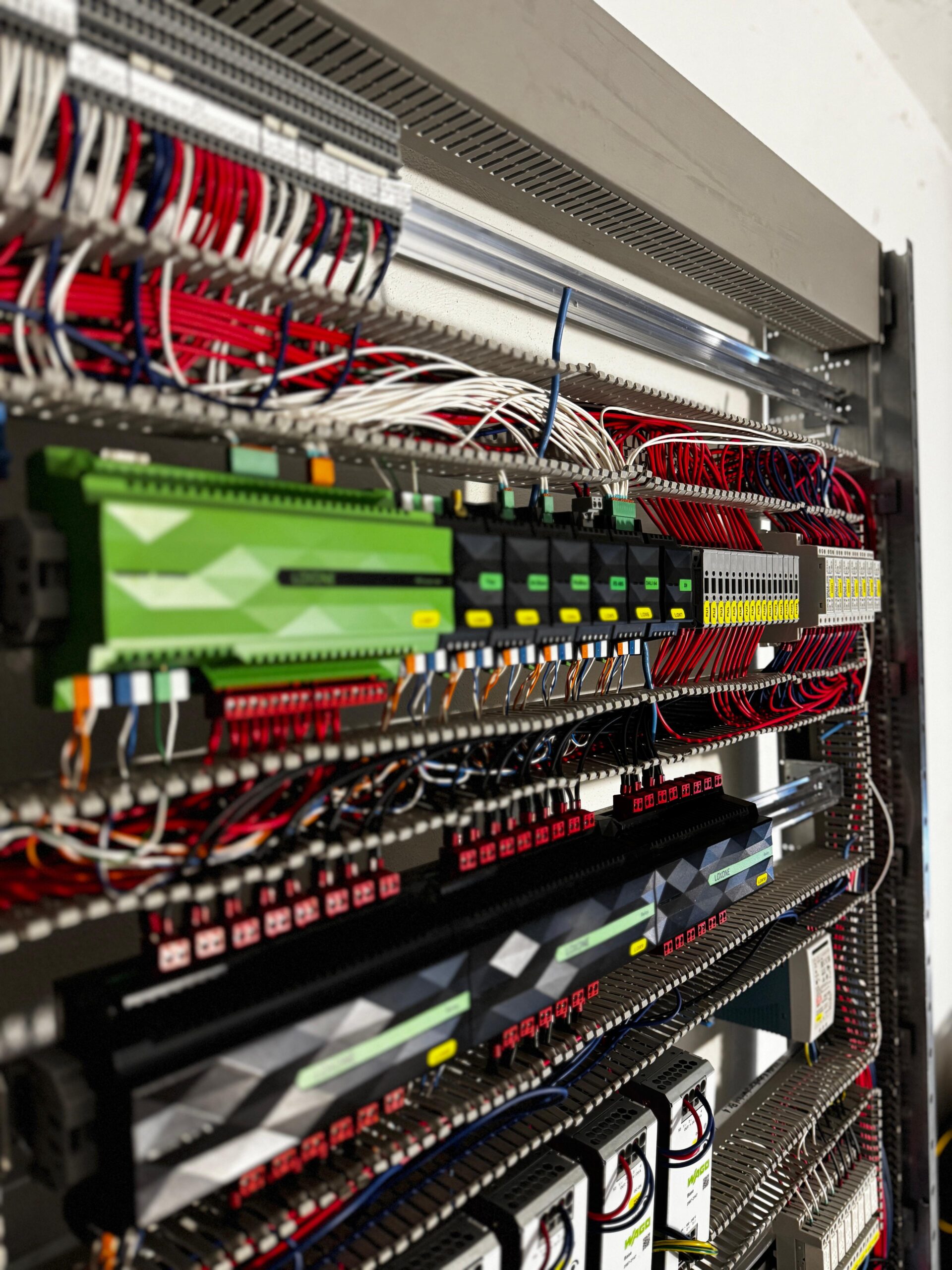

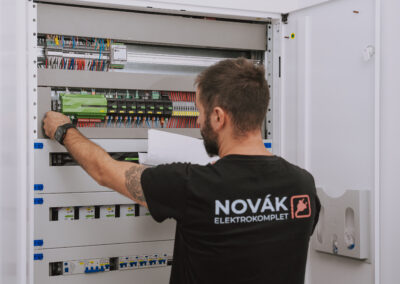

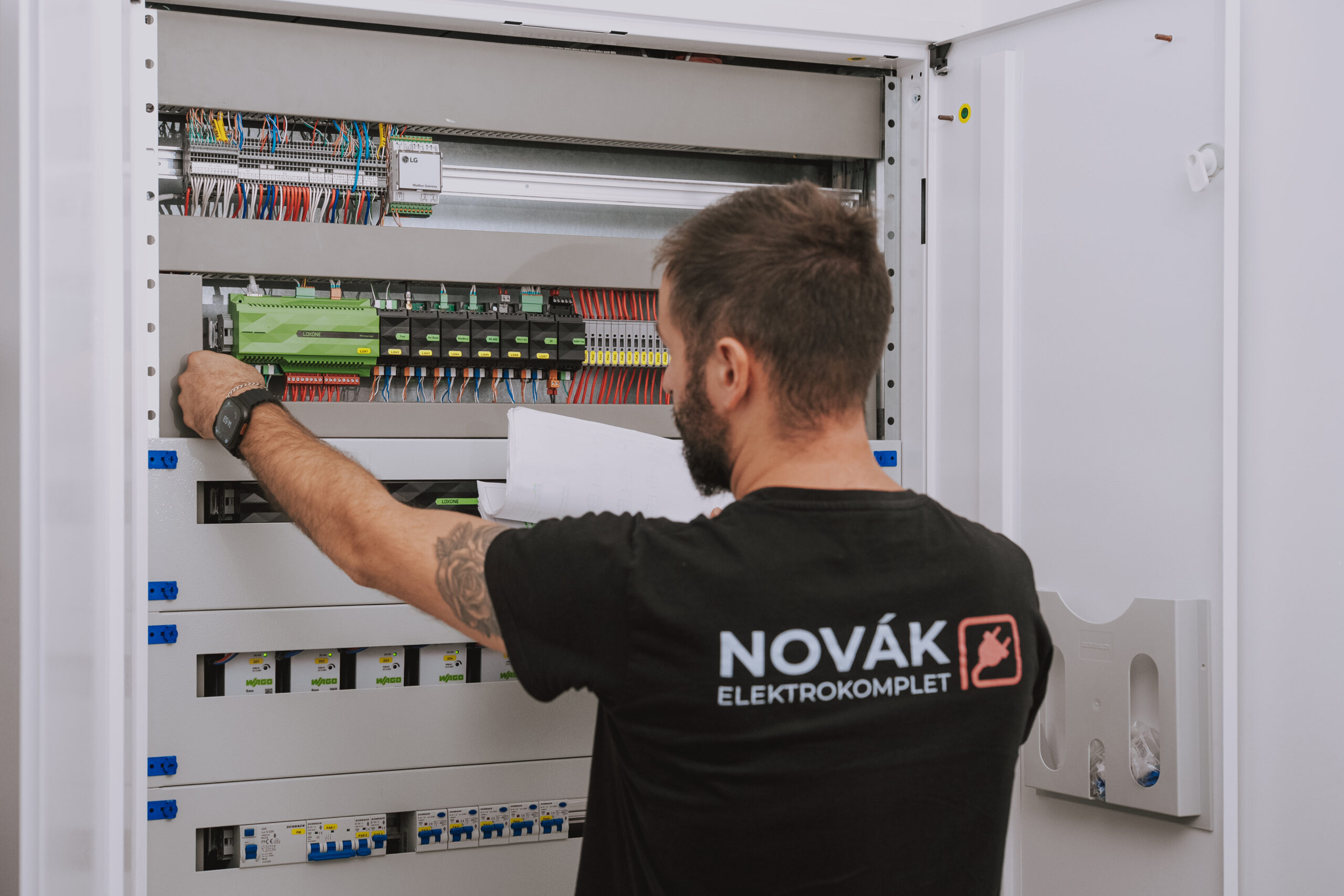

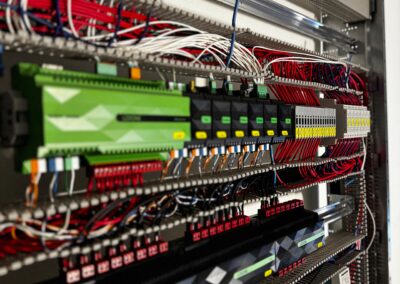

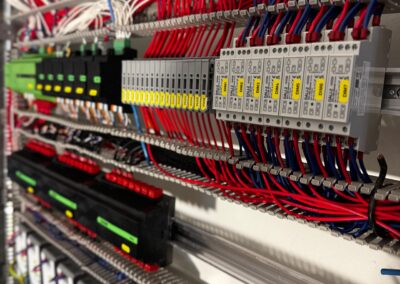

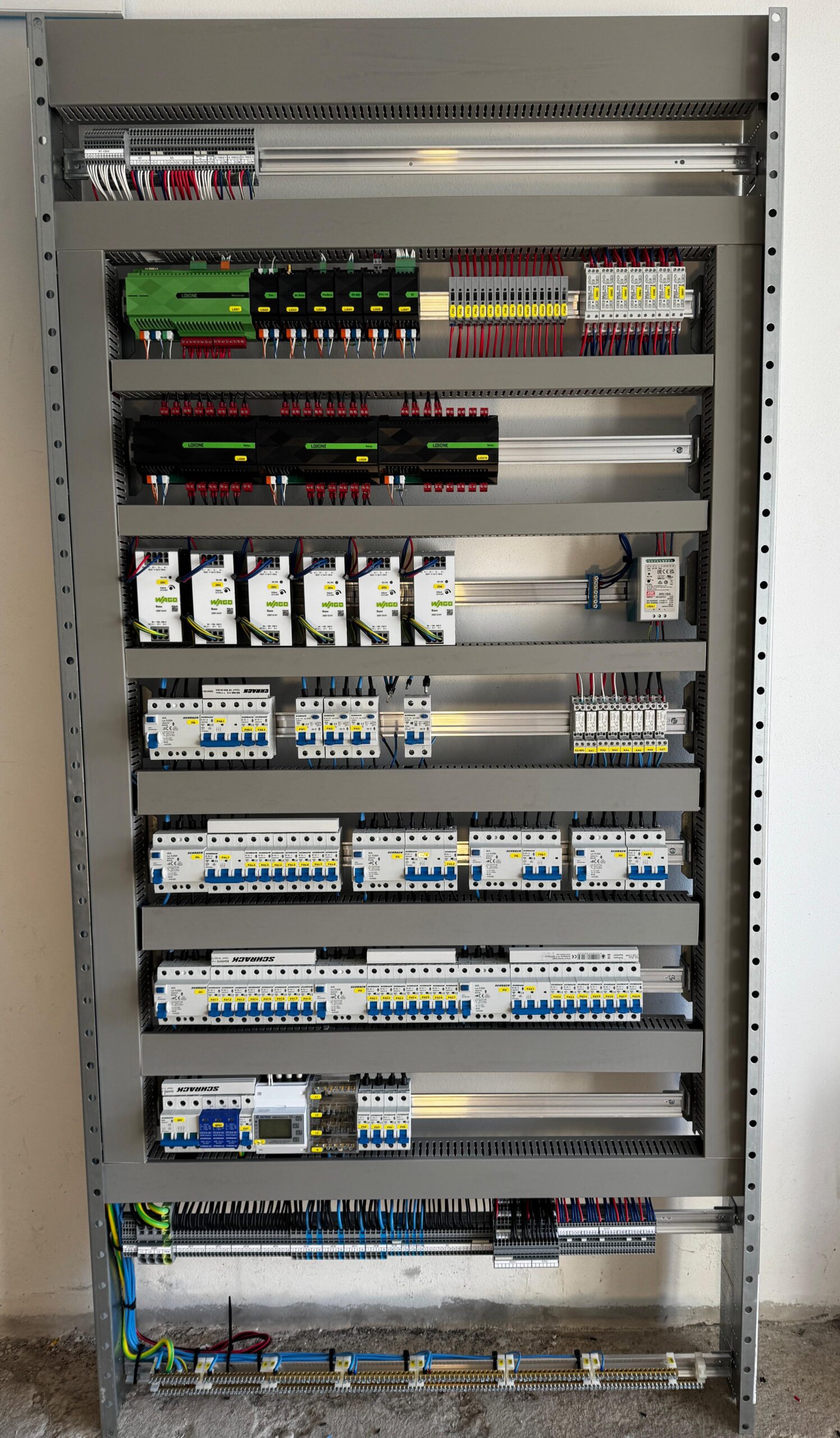

Rozvaděč navržený na míru chytrému domu

Elektrický rozvaděč jsme navrhli a vyrobili přímo na míru této realizaci. Jeho úkolem není pouze distribuce elektrické energie, ale také řízení a automatizace technologií napříč celým domem.

Rozvaděč je připraven tak, aby umožnil spolehlivé propojení systému Loxone s osvětlením, stíněním, vytápěním, chlazením, zabezpečením a dalšími technologiemi objektu. Výroba rozvaděče proběhla v rámci naší služby výroba rozvaděčů.

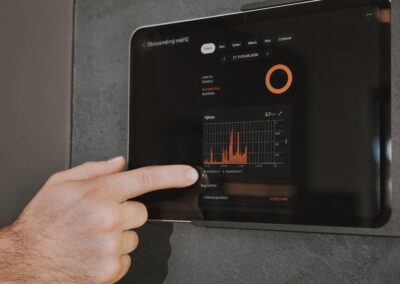

Chytrá domácnost Loxone

Srdcem celé realizace je systém Loxone, který propojuje technologie domu do jednoho prostředí. Cílem nebylo vytvořit dům, ve kterém musí majitel všechno neustále ovládat telefonem. Naopak – většina běžných funkcí probíhá automaticky podle aktuální situace.

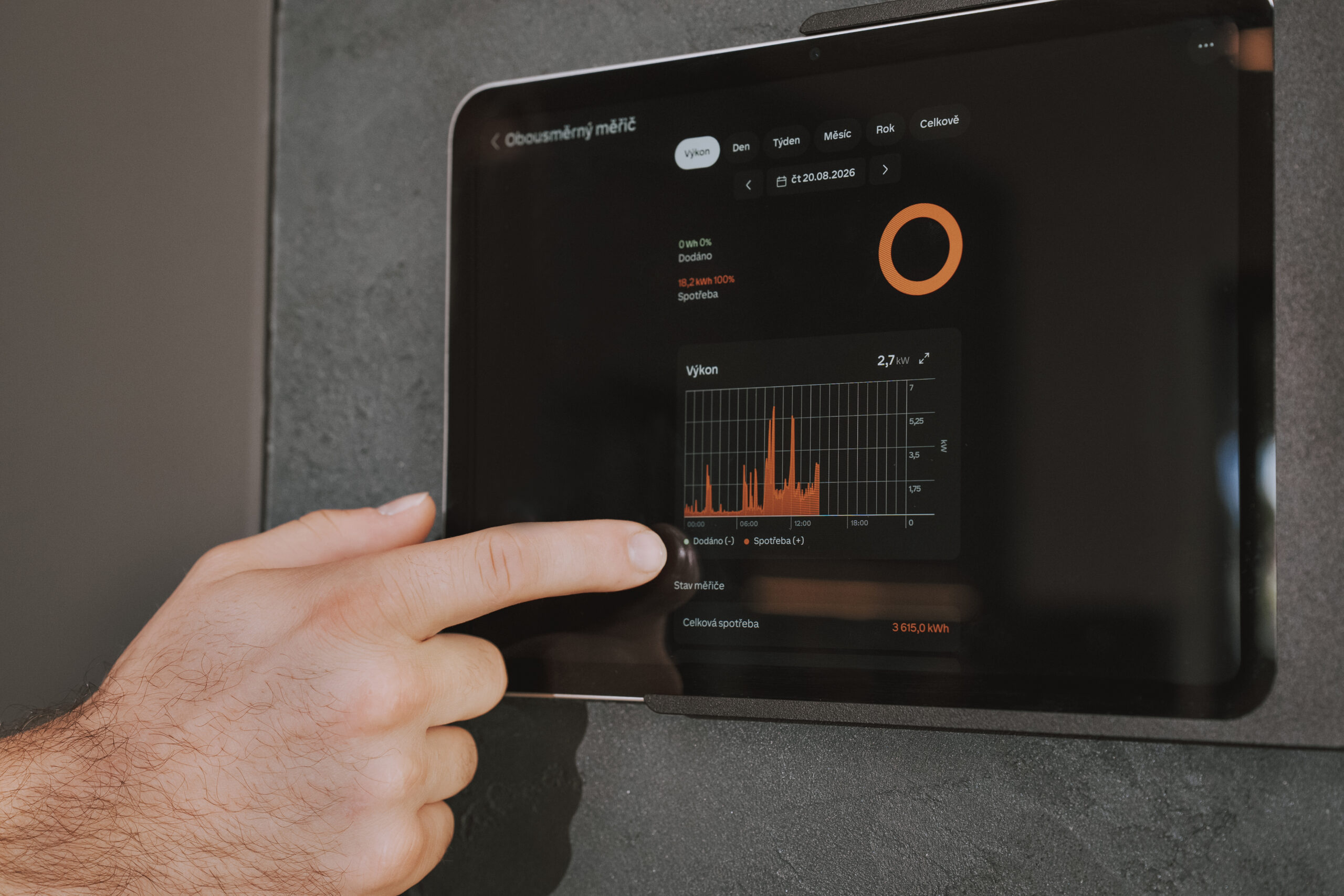

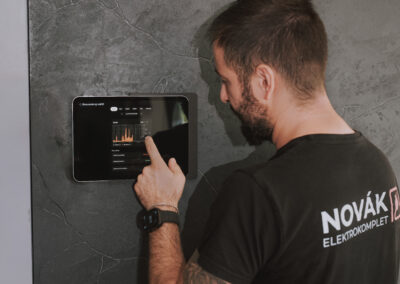

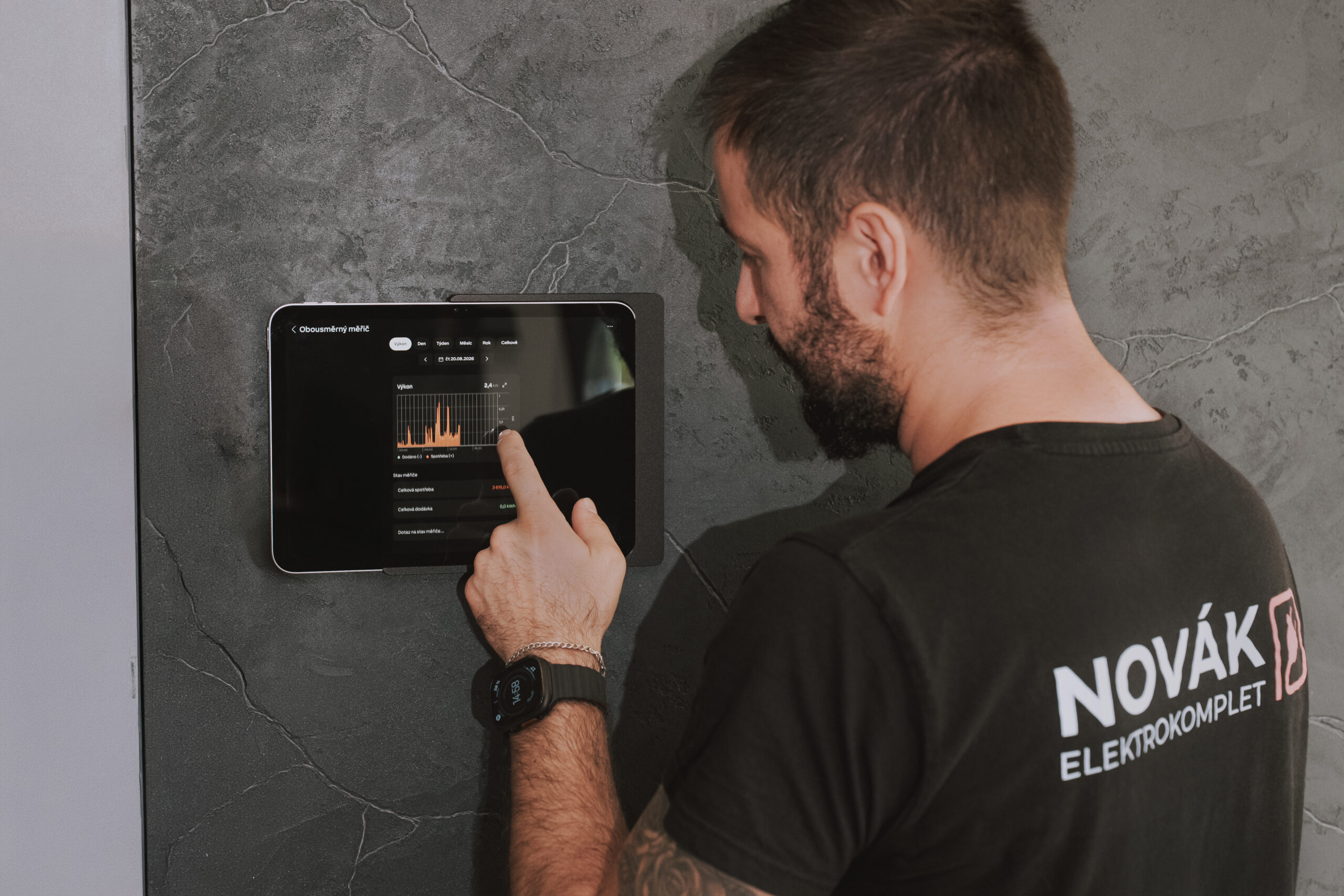

V jednotlivých místnostech systém řídí osvětlení, stínění, vytápění a chlazení. Ovládání je možné prostřednictvím ovladačů, aplikace, centrálních funkcí nebo automaticky podle přítomnosti osob a dalších podmínek.

Díky tomu majitel nemusí řešit několik samostatných systémů, ovladačů a aplikací. Důležité technologie má sjednocené v rámci jednoho systému chytré domácnosti. Více o možnostech automatizace najdete na stránce chytrá domácnost.

Automatické řízení domu

Velká část funkcí domu funguje automaticky podle pohybu, přítomnosti, nastavených režimů, venkovní teploty, kalendáře a dalších vstupů.

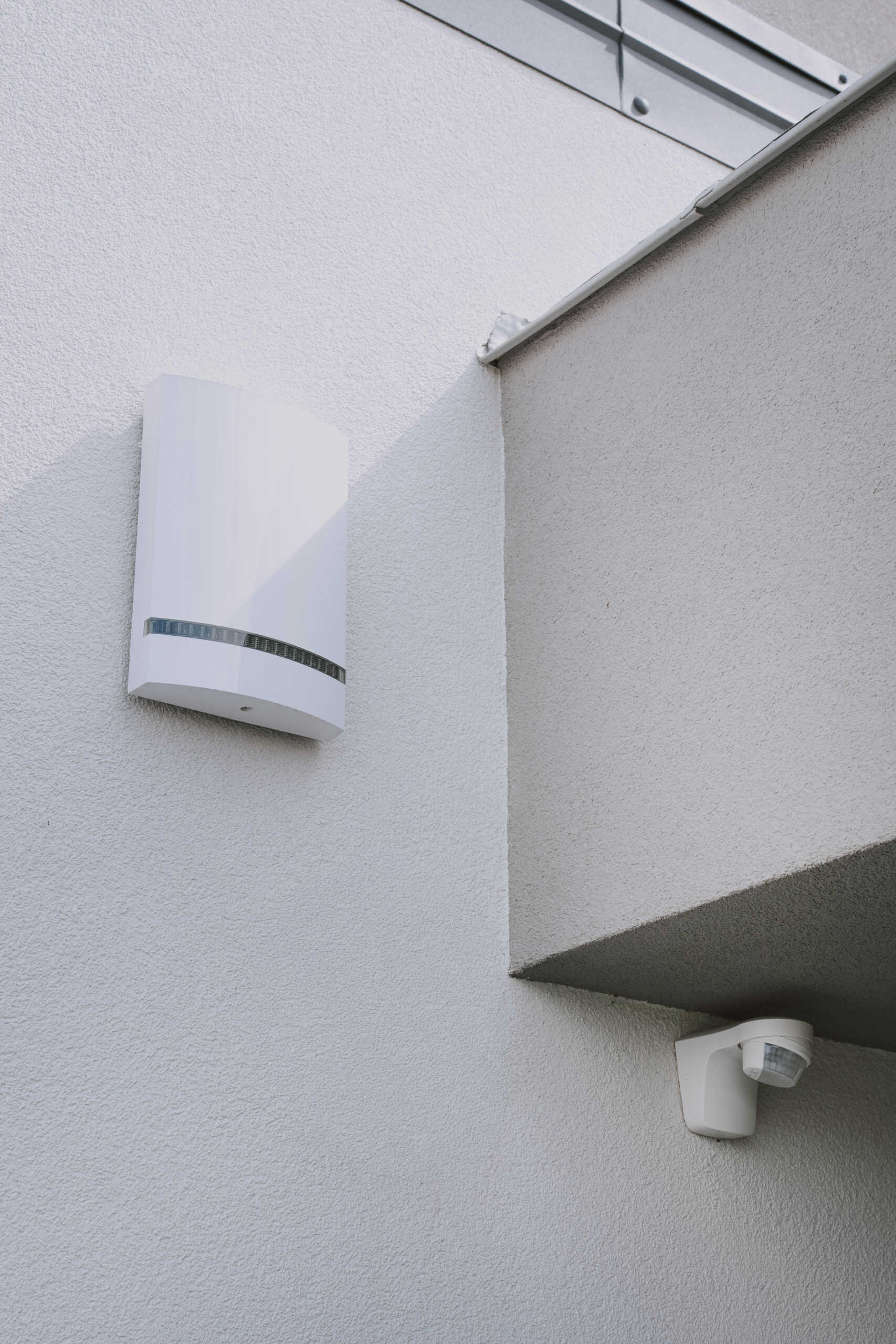

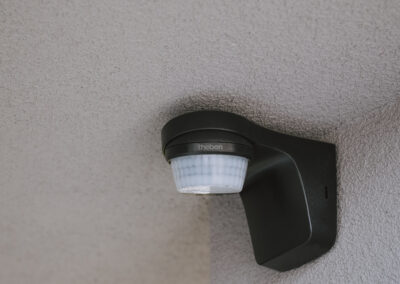

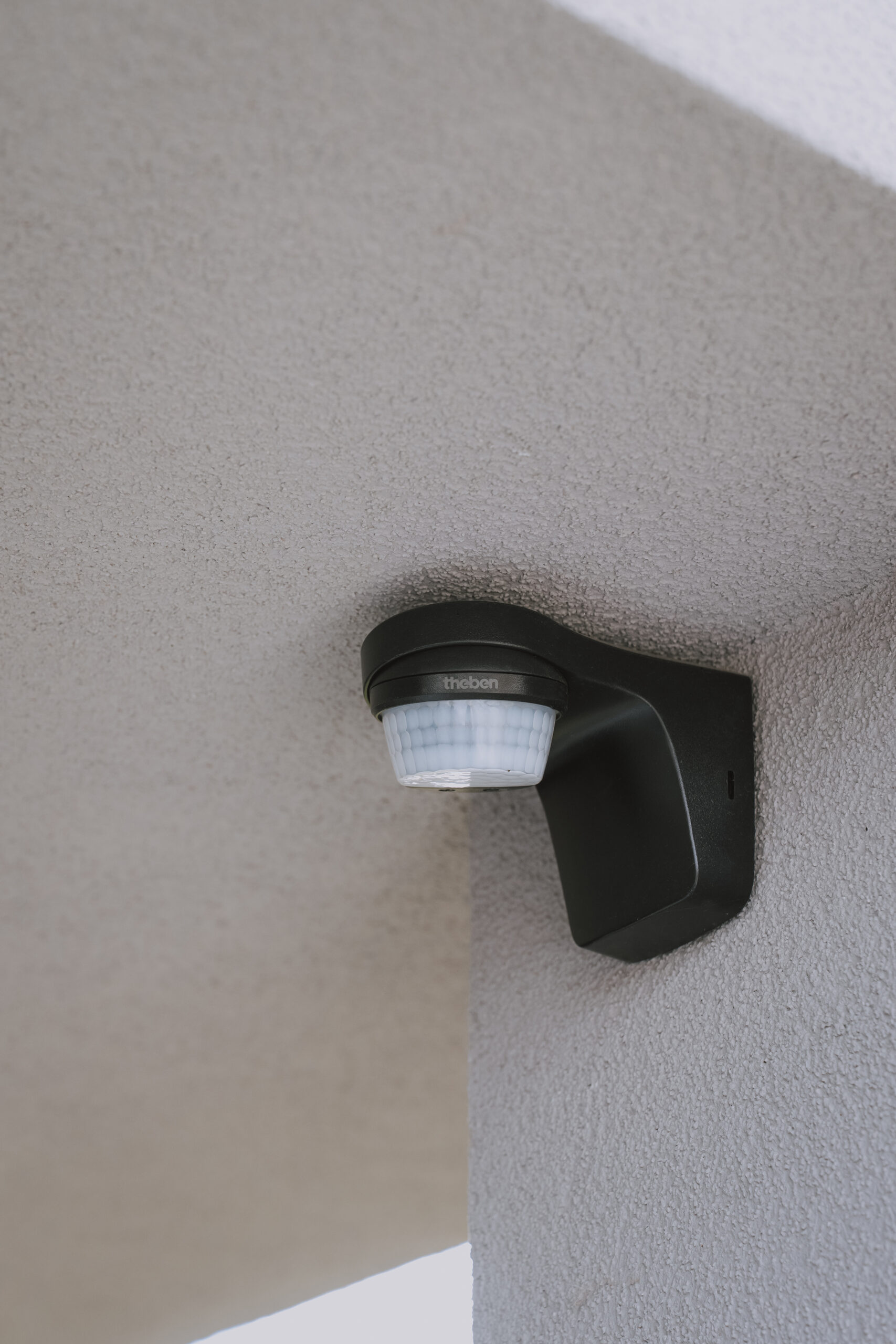

Součástí automatizace jsou také čidla Theben, která systému poskytují informace o pohybu a přítomnosti osob. Loxone díky těmto vstupům dokáže automaticky reagovat na aktuální situaci v místnosti a řídit například osvětlení a další navazující funkce bez nutnosti ručního ovládání.

Systém tak reaguje na běžné situace bez nutnosti zásahu uživatele. Majitel má zároveň stále možnost jednotlivé funkce ovládat ručně nebo prostřednictvím aplikace.

Noční režim a orientační osvětlení

Jedním z příkladů automatizace je noční režim. V noci se místo běžného osvětlení aktivuje pouze jemné orientační světlo pomocí AMBER LED pásku pod postelí, které umožňuje bezpečný pohyb po místnosti bez zbytečného rozsvícení hlavních světel.

Řízení vytápění, chlazení a klimatizace

Do Loxone jsme integrovali také technologie pro vytápění a chlazení domu. Tepelné čerpadlo může systém řídit podle požadované teploty, nastaveného kalendáře, venkovní teploty a požadavků jednotlivých místností.

Stejným způsobem je do systému zapojena také klimatizace. V každé místnosti je možné řídit vytápění i chlazení individuálně, ale systém zároveň umožňuje centrální řízení celého domu. Majitel tak nemusí samostatně nastavovat několik různých zařízení. Požadované podmínky v domě řeší automatizace podle aktuálních potřeb.

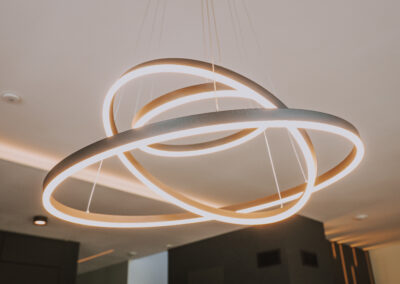

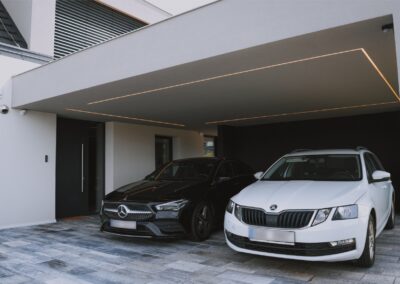

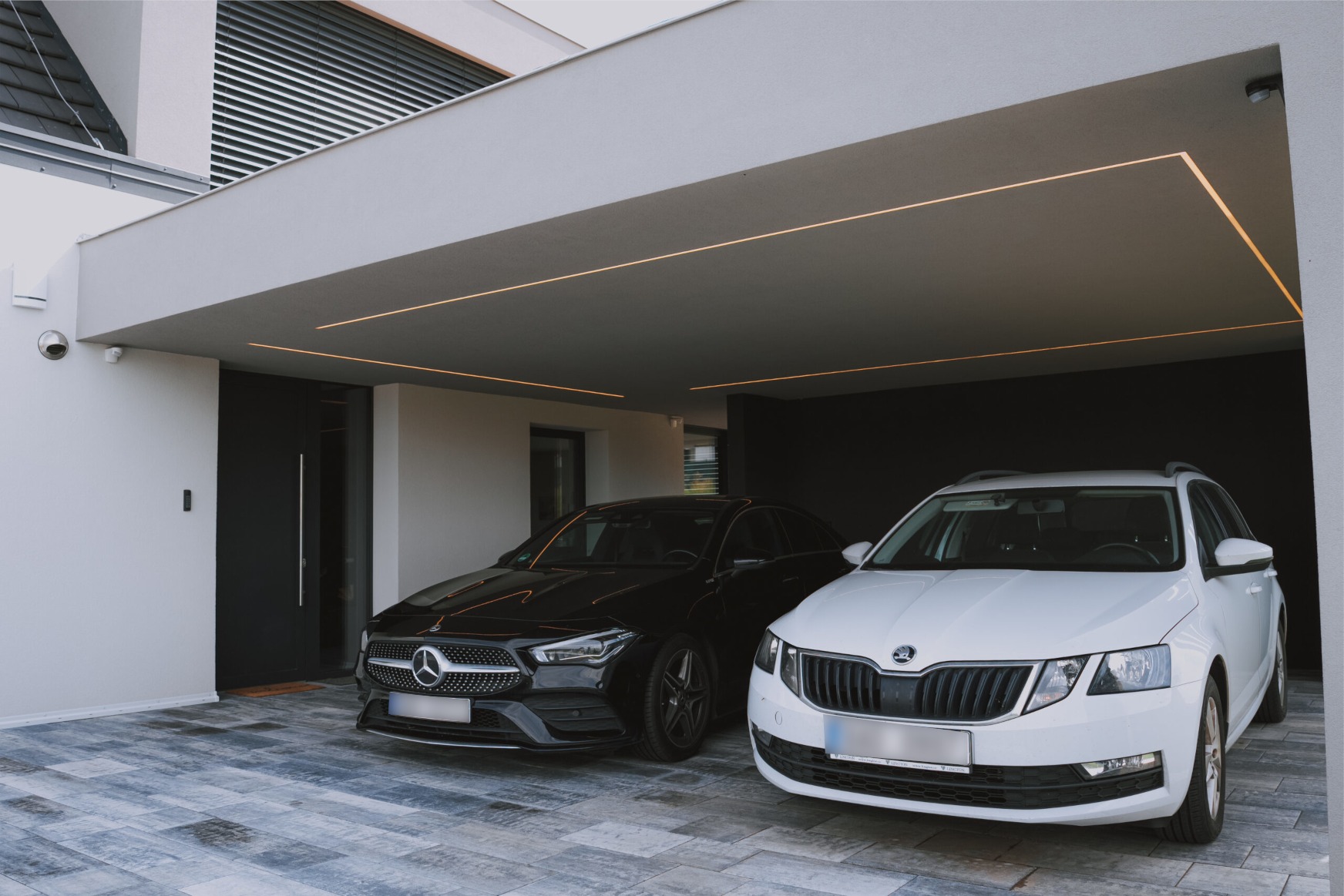

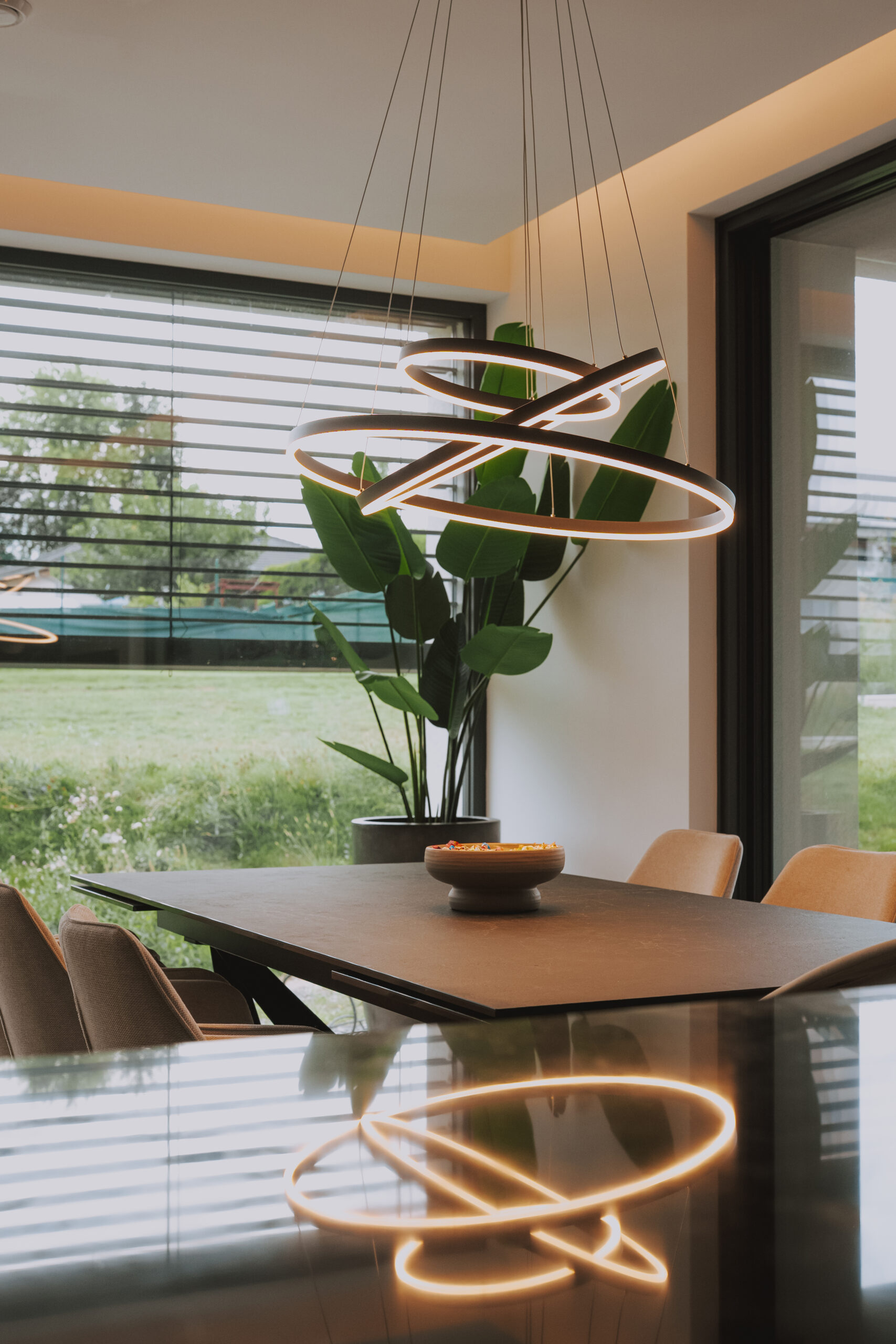

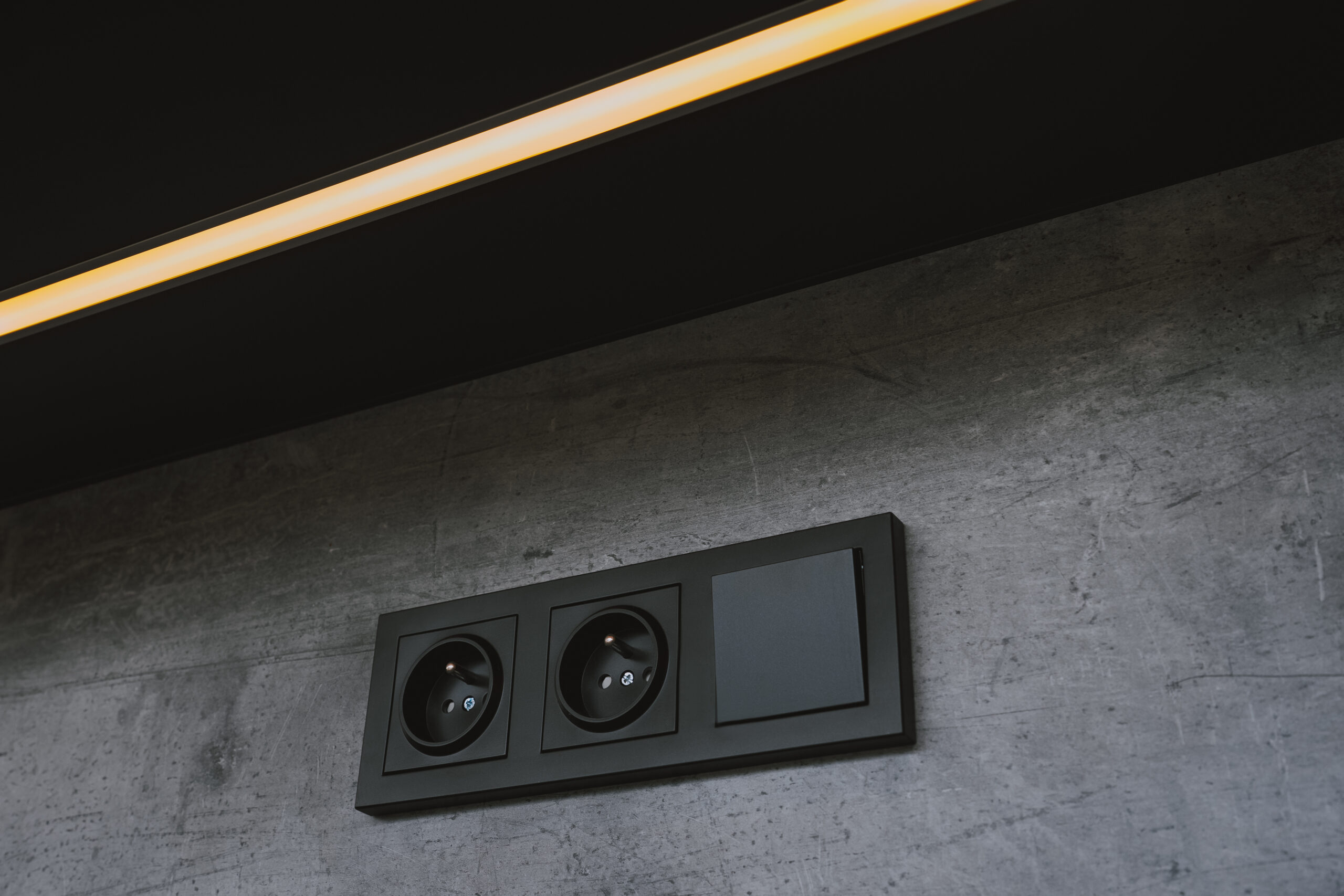

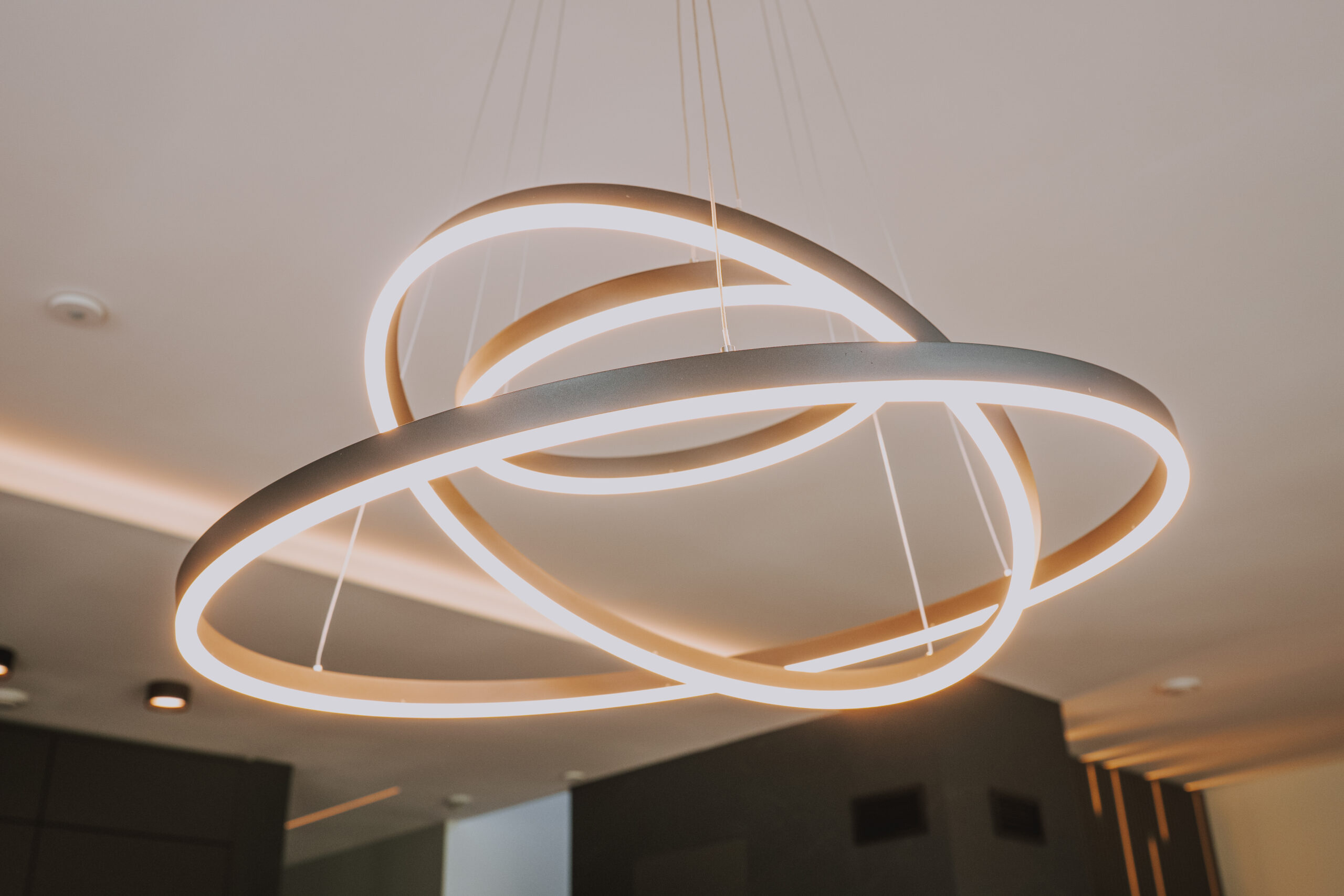

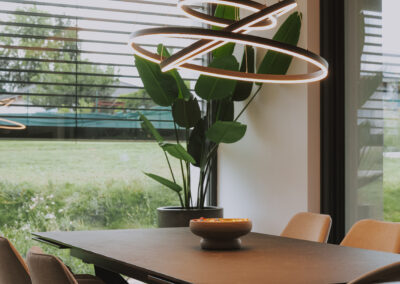

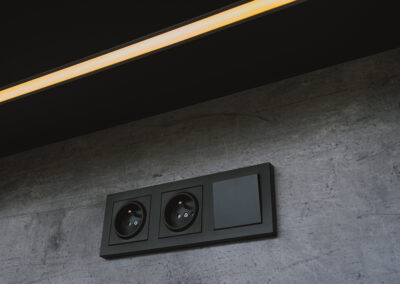

Návrh, dodávka a řízení osvětlení DALI

Osvětlení jsme řešili kompletně – od návrhu světelné studie přes výběr a dodávku svítidel až po montáž a následné řízení. Návrh vycházel z architektonického řešení moderního rodinného domu. Důraz jsme kladli nejen na design svítidel, ale také na jejich funkčnost, světelný komfort a možnosti automatického ovládání.

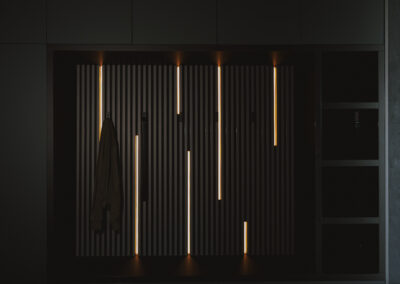

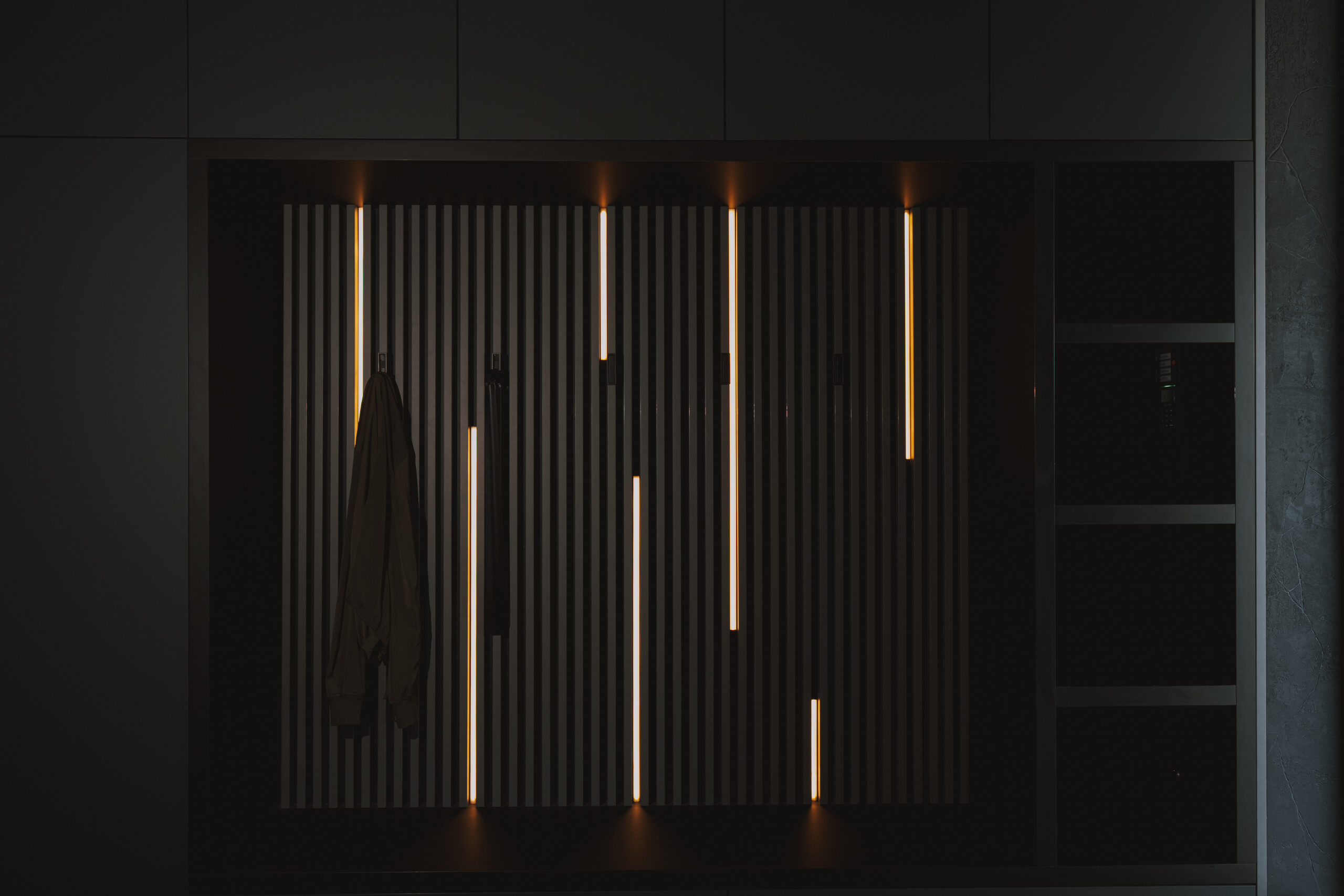

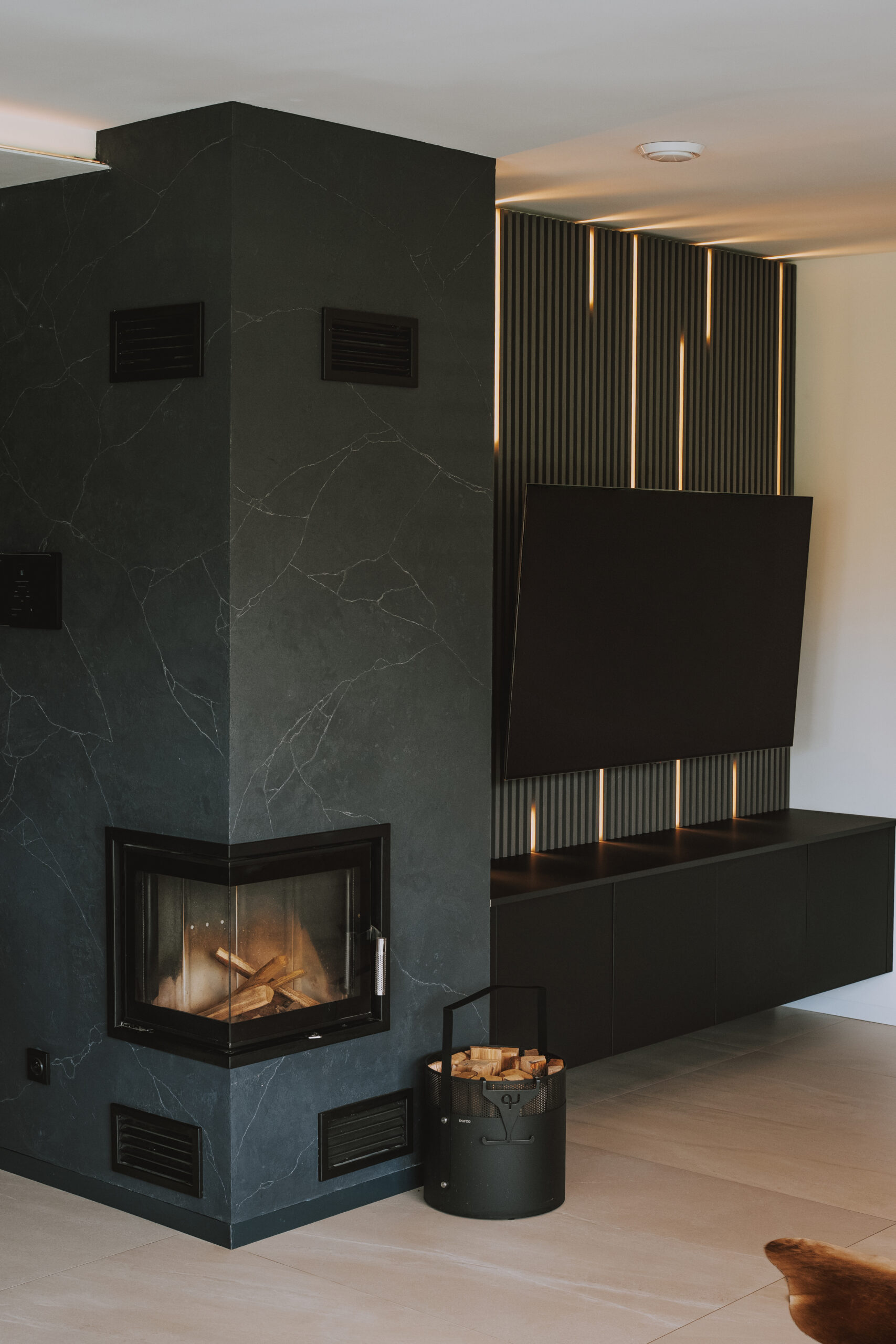

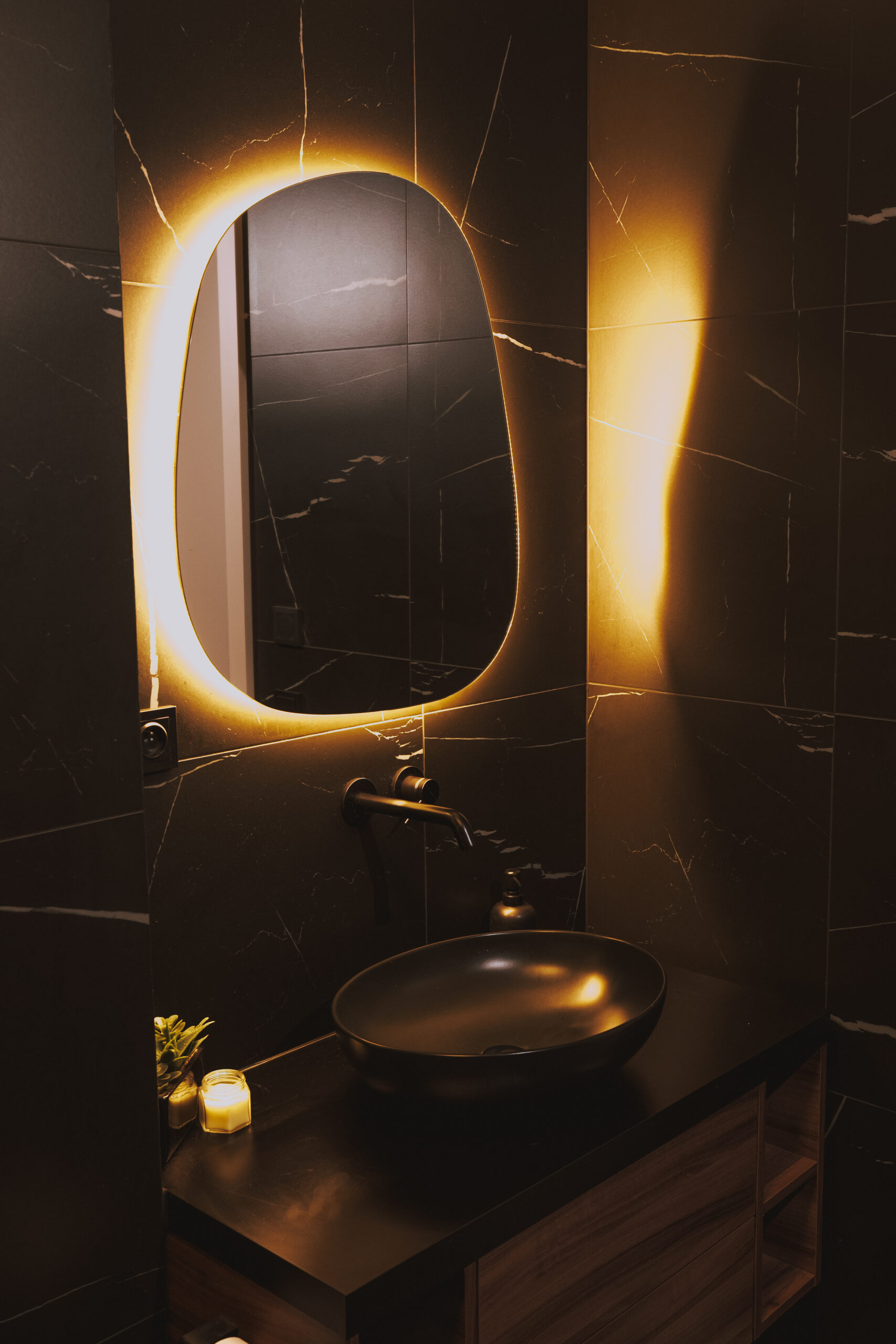

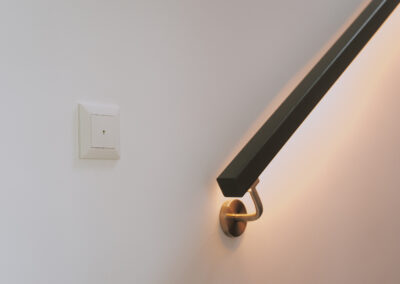

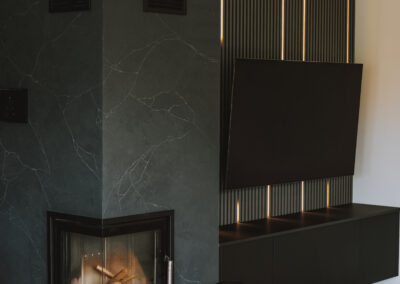

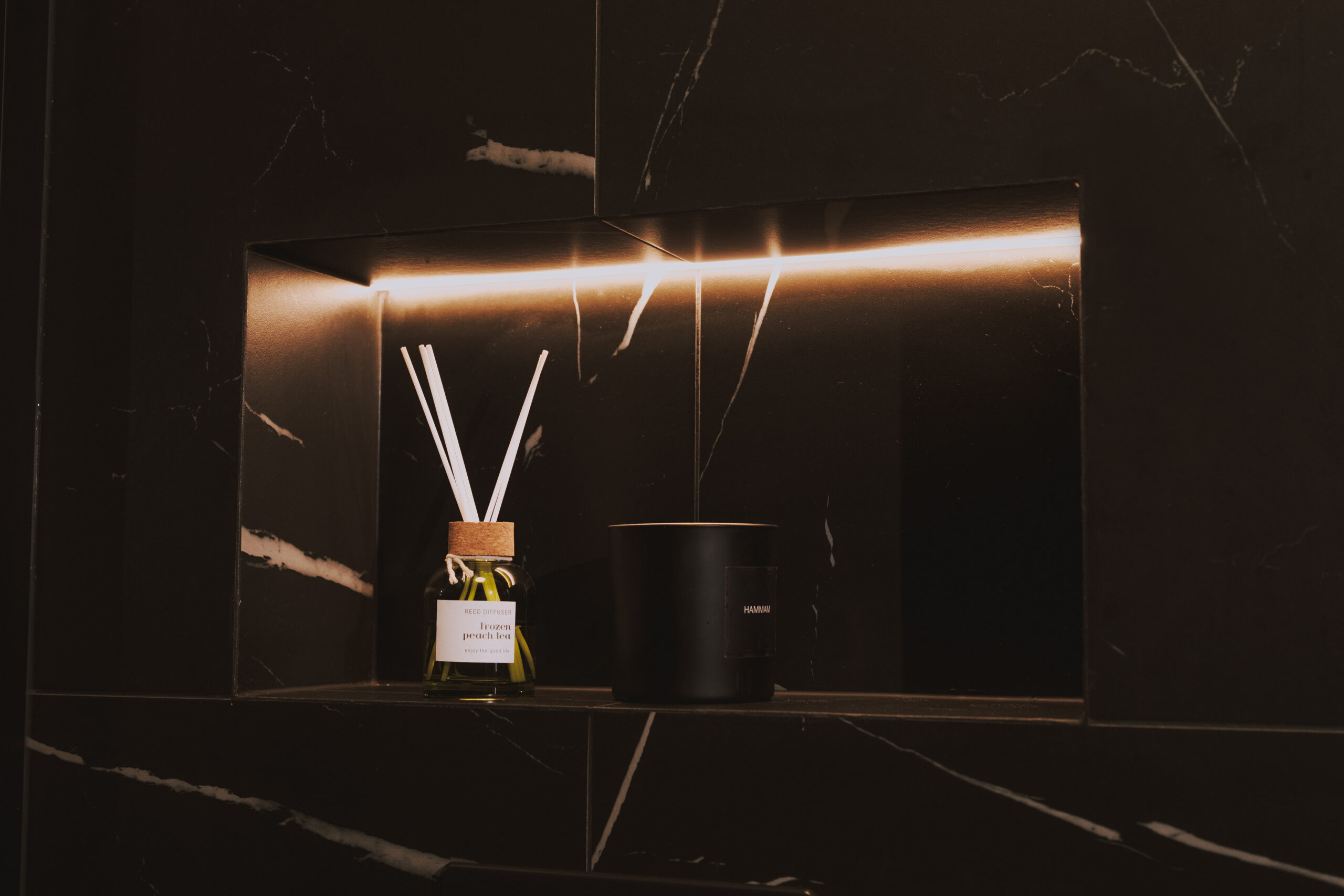

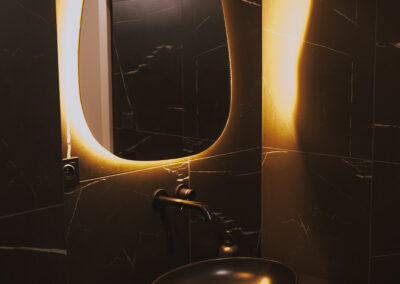

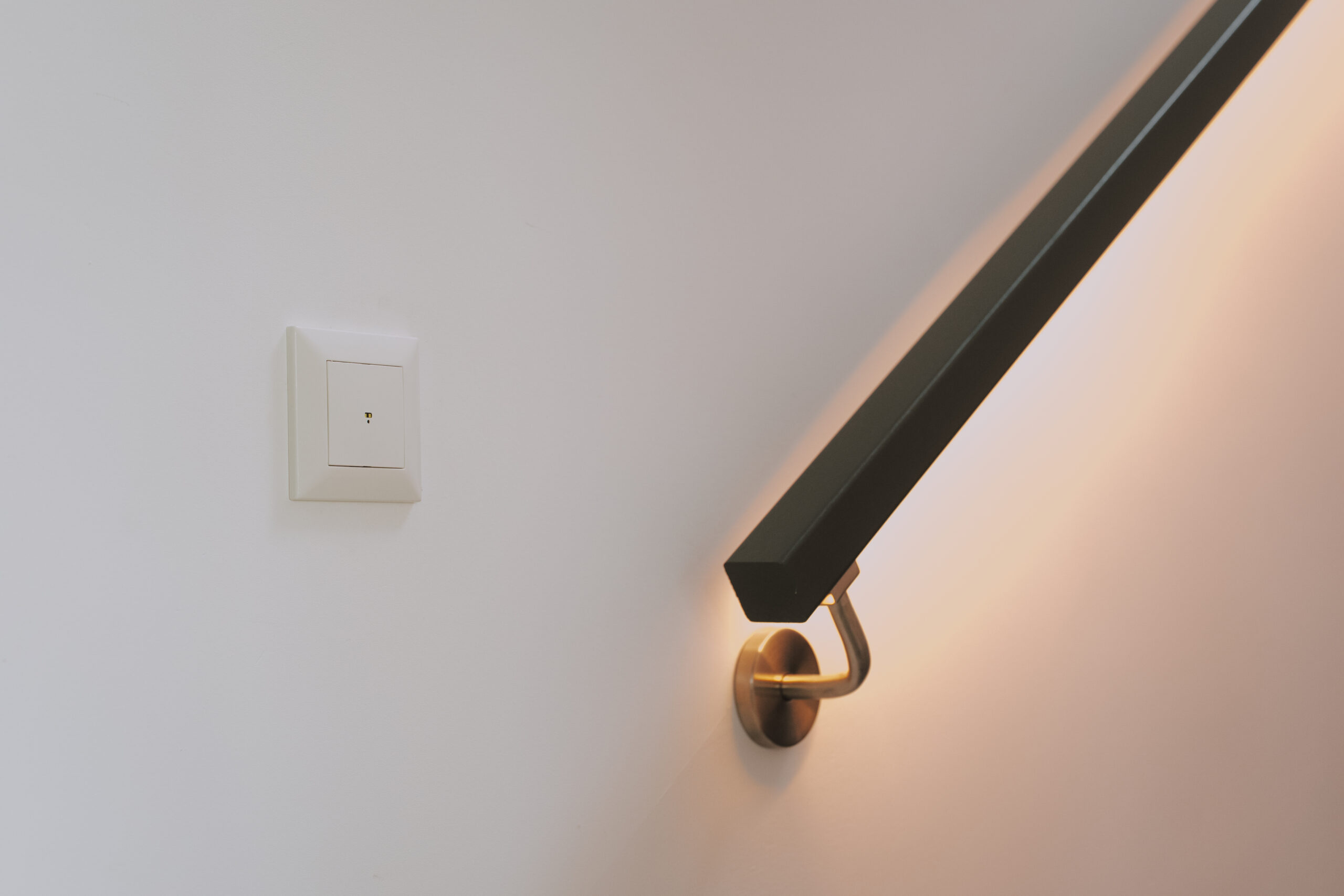

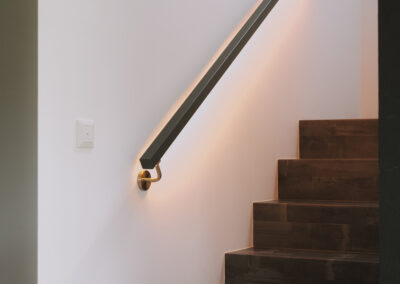

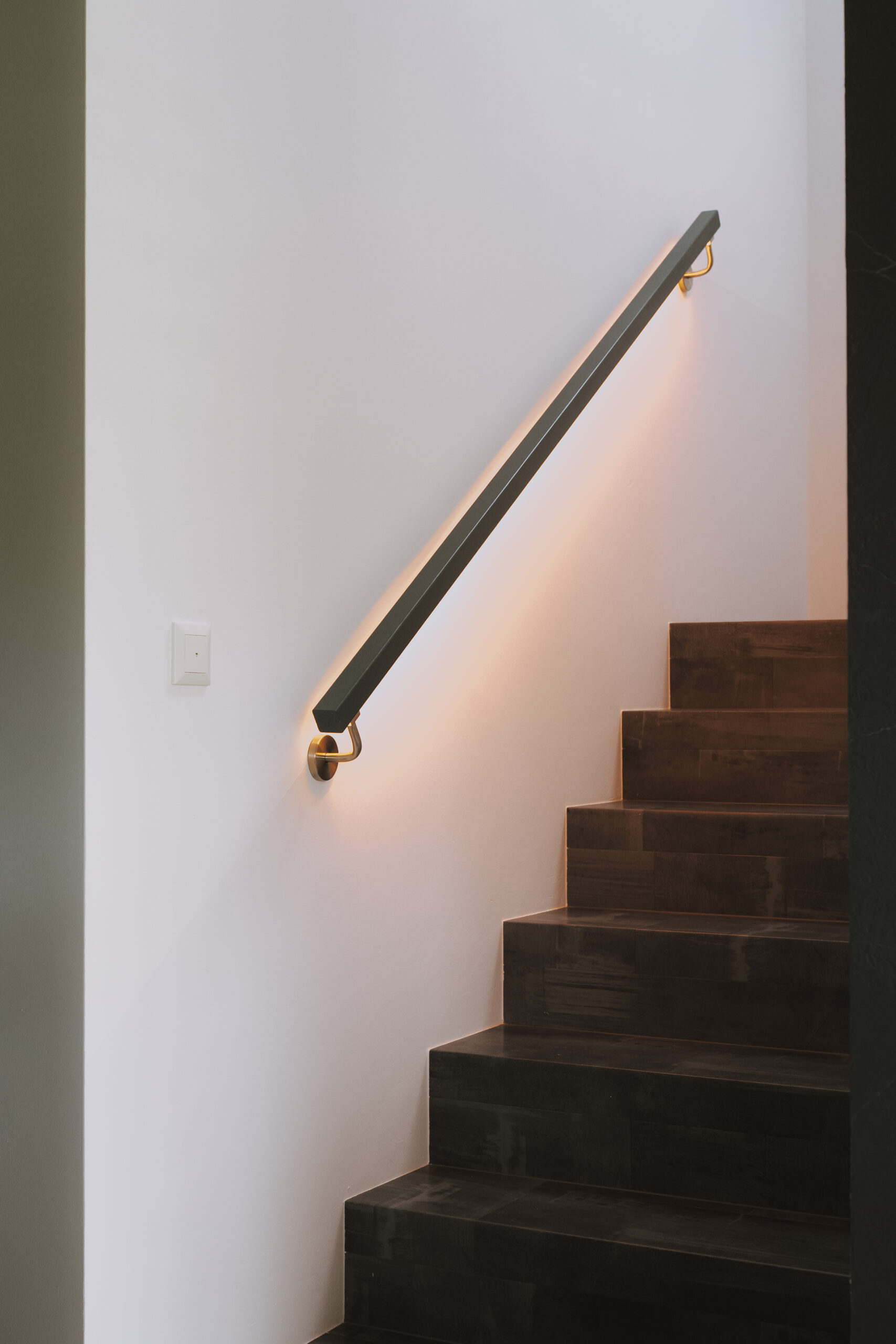

Veškeré osvětlení je řízeno prostřednictvím systému DALI, který umožňuje plynulé a přesné řízení jednotlivých světel, jejich zapojení do scén a automatických funkcí chytré domácnosti. Součástí realizace byla také koordinace osvětlení integrovaného do nábytku, LED prvků, osvětlení schodiště, koupelny, krbové části a dalších částí interiéru.

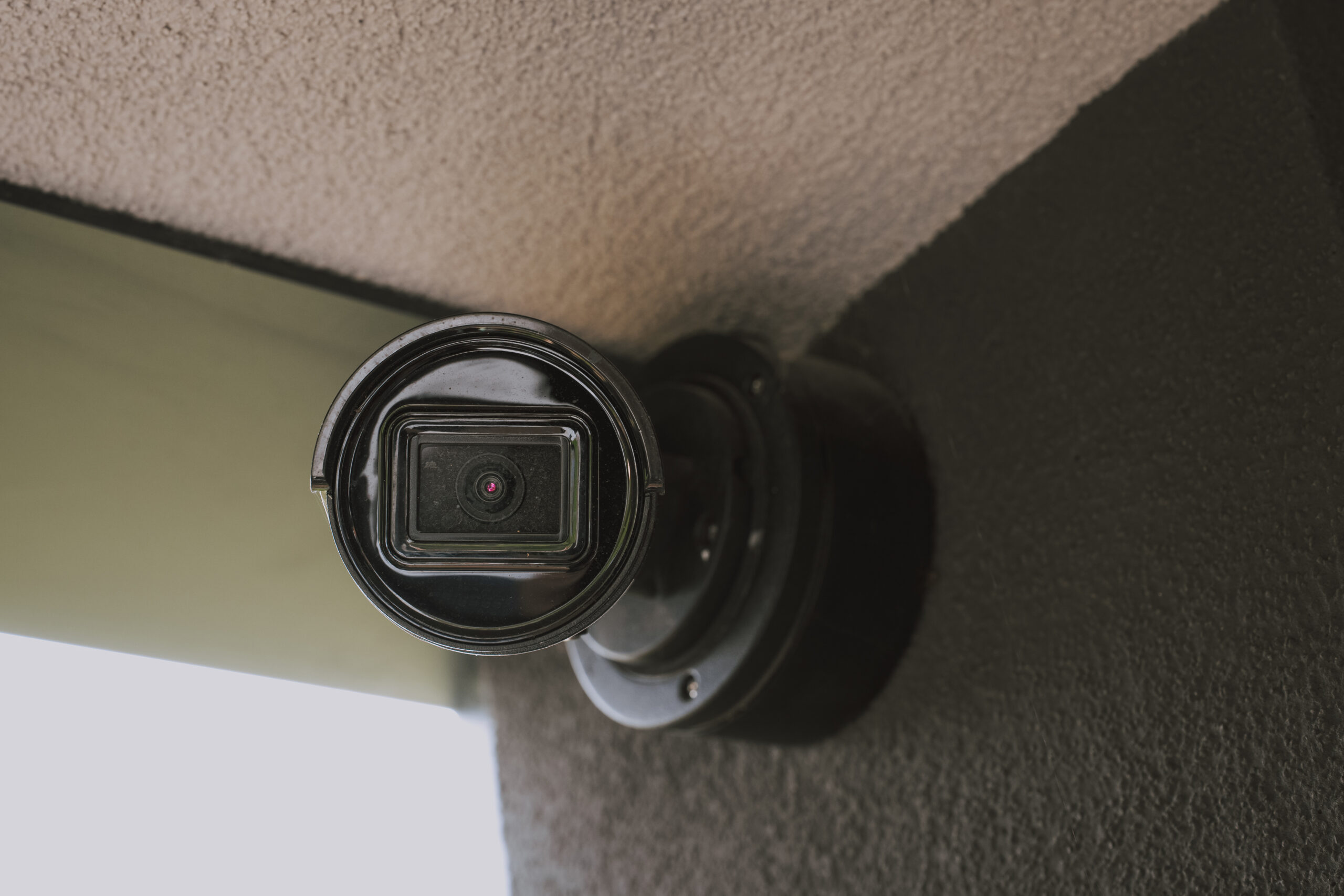

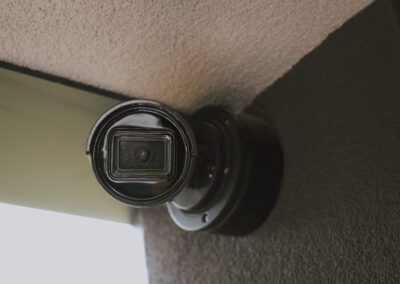

Kamerový systém Hikvision

Objekt je vybaven kamerovým systémem Hikvision se čtyřmi kamerami, záznamem a možností vzdáleného přístupu. Kamerový systém je integrován do Loxone, takže majitel může důležité funkce a náhledy využívat přímo v prostředí chytré domácnosti bez nutnosti používat další samostatný systém pro běžnou obsluhu.

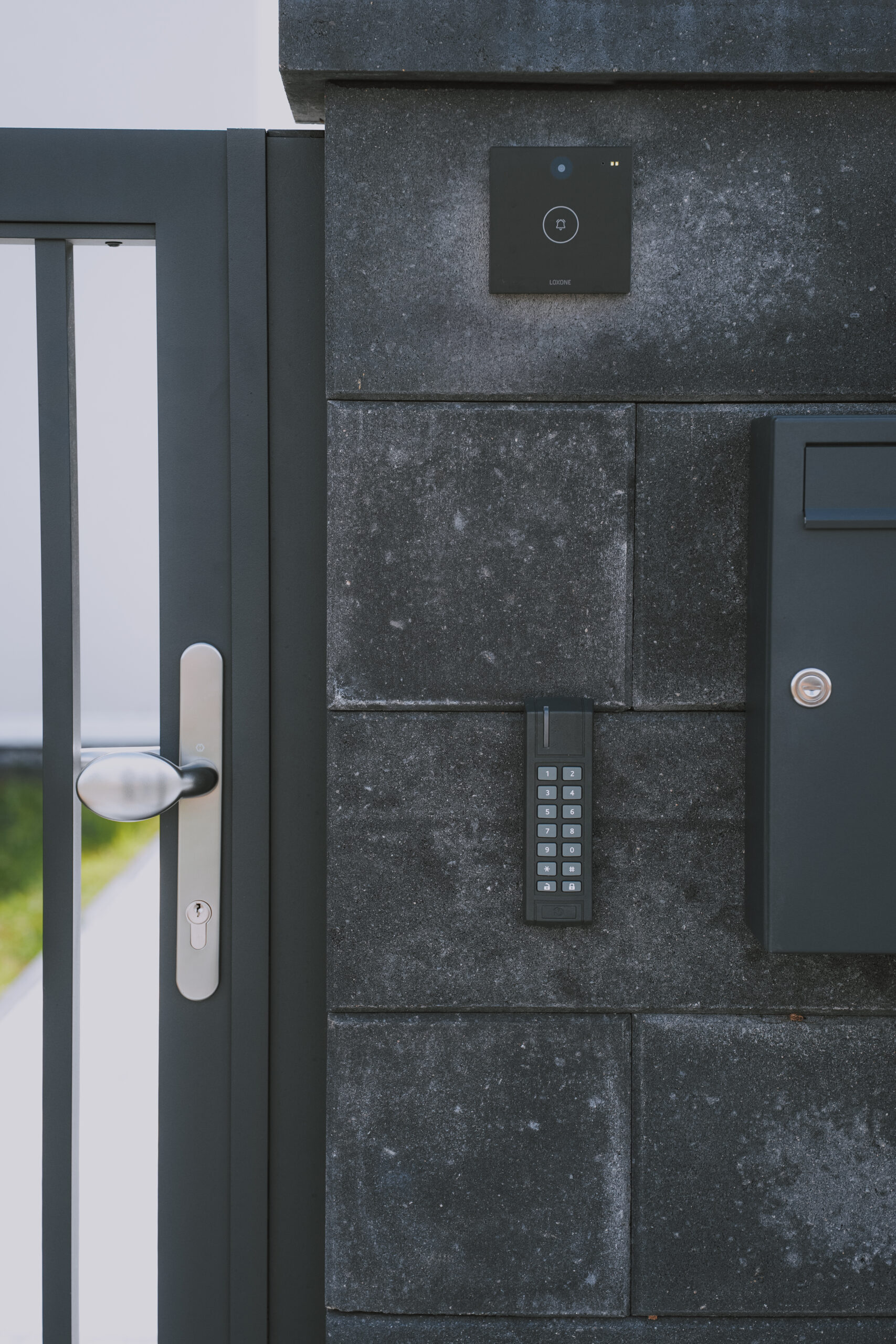

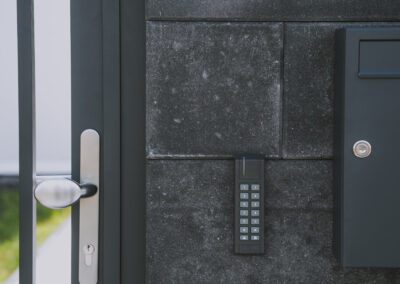

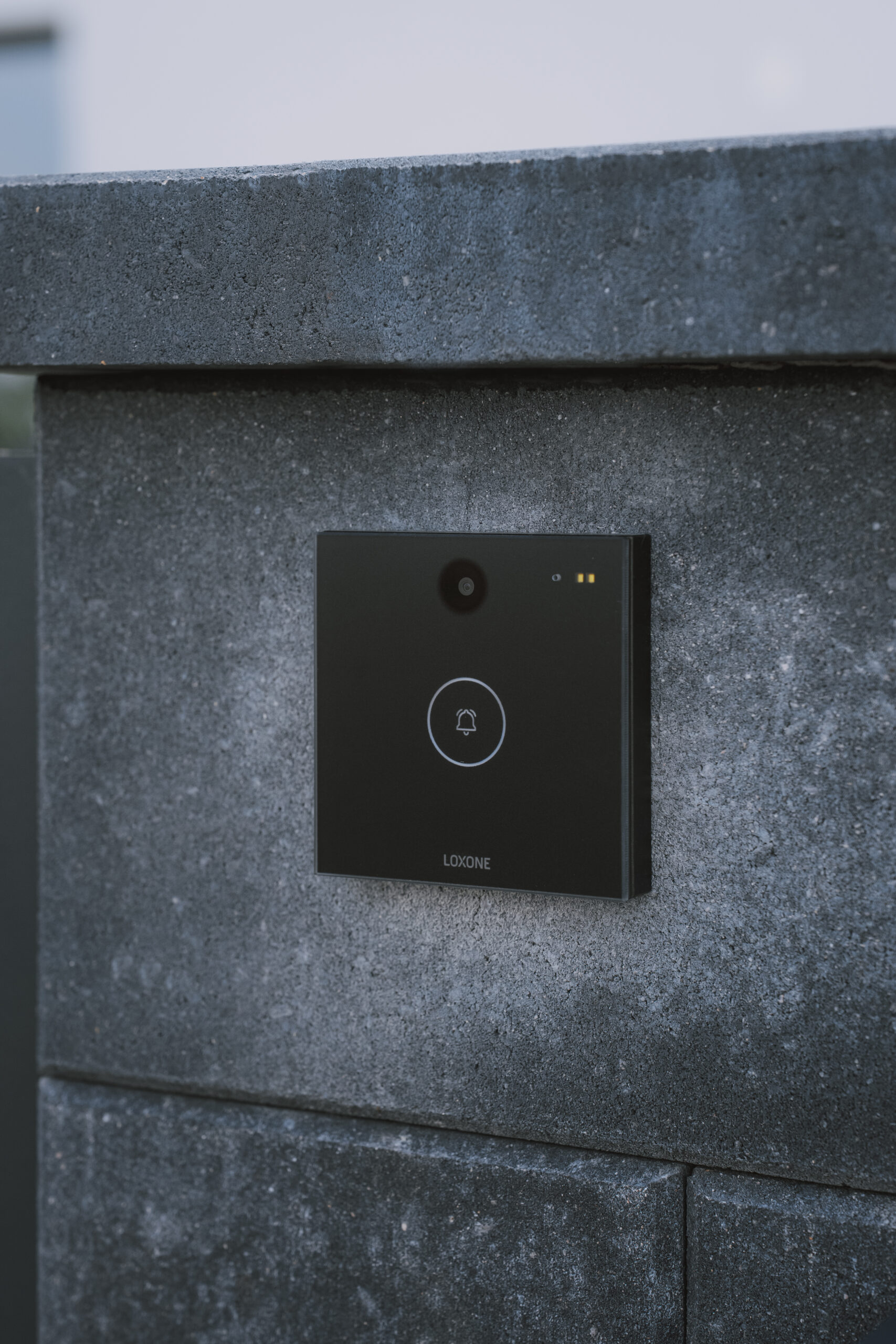

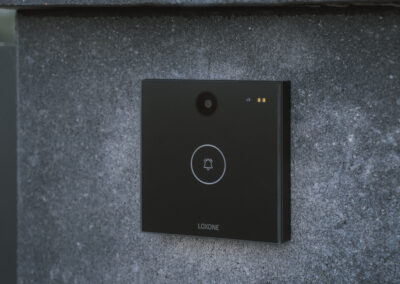

Přístupový systém, interkom a ovládání brány

Součástí realizace je také kompletní řešení přístupu do objektu. Systém zahrnuje elektronickou klávesnici, interkom, vstupní branku, garážová vrata, čipy a možnost vzdáleného otevření. Díky integraci do chytré domácnosti je možné přístupové funkce propojit s dalšími režimy a technologiemi domu.

Datová síť a strukturovaná kabeláž Ubiquiti

Moderní chytrý dům potřebuje kvalitní a stabilní datovou infrastrukturu. Součástí kompletní elektroinstalace proto byla také realizace strukturované kabeláže a síťového řešení s technologií Ubiquiti. Spolehlivá datová síť tvoří důležitý základ pro komunikaci jednotlivých zařízení, kamerového systému a dalších technologií domu.

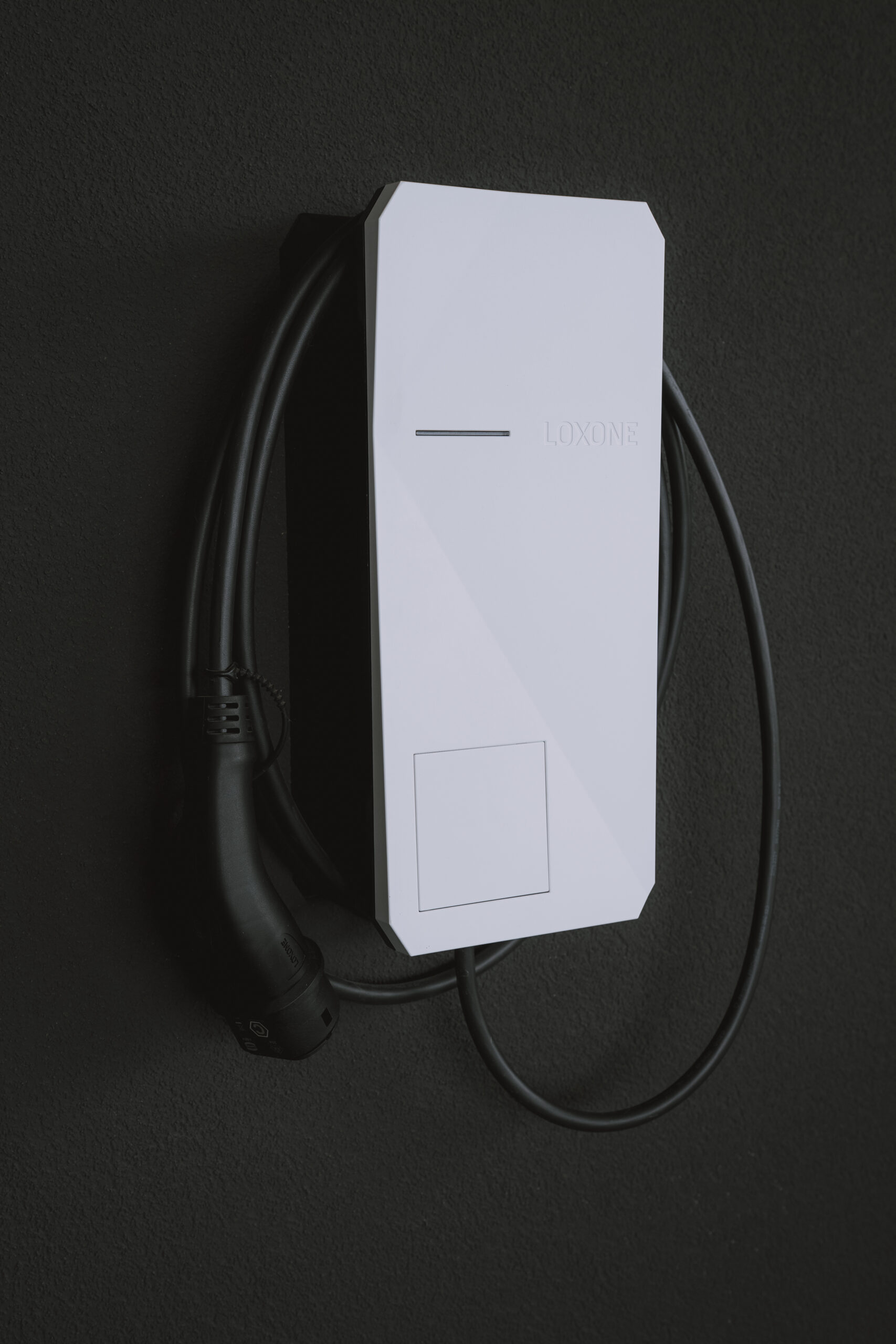

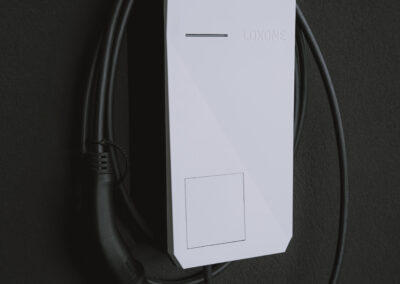

Loxone Wallbox pro nabíjení elektromobilu

Součástí projektu byla také kompletní příprava a instalace originálního Loxone Wallboxu. Zajistili jsme celý proces od přípravy a natažení potřebné kabeláže přes jištění až po samotnou montáž zařízení.

Hromosvod, uzemnění a revize

Součástí kompletní dodávky bylo také řešení ochrany objektu před bleskem. Zajistili jsme projekt, realizaci hromosvodu a uzemnění i následnou výchozí revizi. Po dokončení elektroinstalace jsme provedli také potřebné revize elektroinstalace a předali zákazníkovi hotové a funkční řešení včetně dokumentace.

Koordinace technologií a ostatních profesí

U komplexní realizace chytrého domu není důležité pouze správně zapojit jednotlivá zařízení. Zásadní je také koordinace všech profesí, jejichž technologie jsou na systém domu napojené.

Během přibližně roční realizace jsme proto spolupracovali s profesemi napříč celou stavbou – od stavebních prací přes vytápění, vzduchotechniku a sádrokartony až po nábytek a architektonické řešení. Díky tomu bylo možné realizovat projekt podle původního technického návrhu a propojit jednotlivé technologie do jednoho funkčního celku.

Od klasické elektroinstalace k plně automatizovanému domu

Investor původně plánoval klasickou elektroinstalaci. Po představení možností automatizace a návrhu řešení vytvořeného přímo pro jeho dům se však rozhodl pro komplexní variantu Loxone. Výsledkem je rodinný dům, ve kterém jednotlivé technologie nefungují jako samostatné ostrůvky, ale jako jeden propojený systém.

Dům dokáže reagovat na aktuální situaci a poskytuje majiteli zpětnou vazbu o tom, co se právě děje. Řada funkcí probíhá automaticky bez nutnosti každodenního nastavování a ovládání. Majitel tak získává vysoký komfort, jednoduché ovládání, přehled o provozu domu a možnost efektivněji využívat jednotlivé technologie.

Použité technologie

Loxone · DALI · Jablotron · Hikvision · Ubiquiti · Theben · Schrack · Eaton · LED2
