Chytrý rodinný dům Loxone v Sukoradech

V Sukoradech jsme realizovali kompletní elektroinstalaci novostavby rodinného domu s chytrou domácností Loxone. Do projektu jsme byli zapojeni již od začátku stavby, díky čemuž jsme mohli celý systém navrhnout jako jeden funkční celek – od projektové dokumentace a kabelových rozvodů přes výrobu rozvaděče až po automatizaci, energetický management, osvětlení, vytápění, zabezpečení a datovou síť.

Hlavním požadavkem investora byl především efektivní energetický management, úsporný provoz a maximální automatizace technologií domu. Proto jsme jako centrální řídicí systém zvolili Loxone, který umožňuje technologie vzájemně propojit, vyhodnocovat jejich stav a řídit je podle aktuálních podmínek.

Výsledkem je dům, který většinu každodenních funkcí zvládá automaticky a zároveň poskytuje majiteli detailní přehled o spotřebách, provozu i případných nestandardních stavech.

Projekt chytré elektroinstalace od začátku stavby

Do realizace jsme byli přizváni již na začátku výstavby. Díky tomu jsme měli dostatečný prostor připravit kompletní projekt elektroinstalace a chytré domácnosti Loxone a sladit jednotlivé technologie ještě před zahájením samotné montáže.

Projekt zahrnoval rozmístění všech koncových prvků podle dispozice a architektonického řešení domu, návrh osvětlení, rozvaděče, ovládacích prvků a návazností jednotlivých technologií.

Součástí naší práce byla také průběžná koordinace s ostatními profesemi. U chytrého domu je právě tato fáze důležitá, protože vytápění, rekuperace, stínění, osvětlení, zabezpečení, datová síť a další systémy musí být navrženy tak, aby spolu následně dokázaly fungovat jako jeden celek.

Kompletní elektroinstalace rodinného domu

Realizovali jsme kompletní silnoproudou i slaboproudou elektroinstalaci včetně kabelových rozvodů, instalačních krabic, zásuvkových a světelných okruhů a kabeláže pro systém Loxone.

Součástí přípravy byly také rozvody pro ostatní technologie domu. Elektroinstalace tak od začátku počítala s vytápěním, rekuperací, fotovoltaickou elektrárnou, zabezpečením, datovou sítí, kamerami, přístupovým systémem, měřením energií i dalšími prvky automatizace.

Hlavní rozvaděč jako mozek celého domu

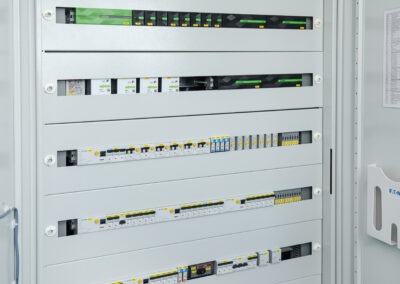

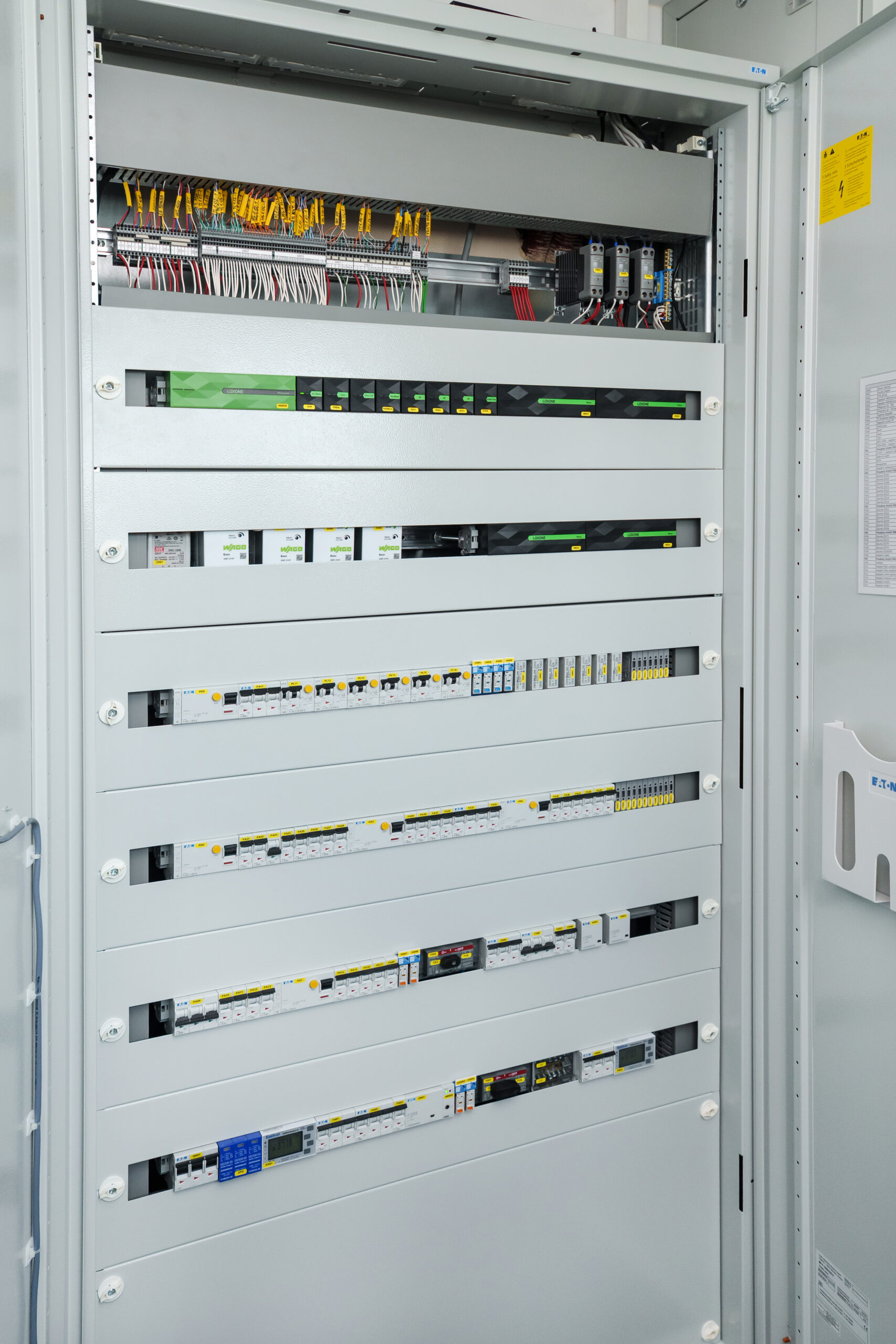

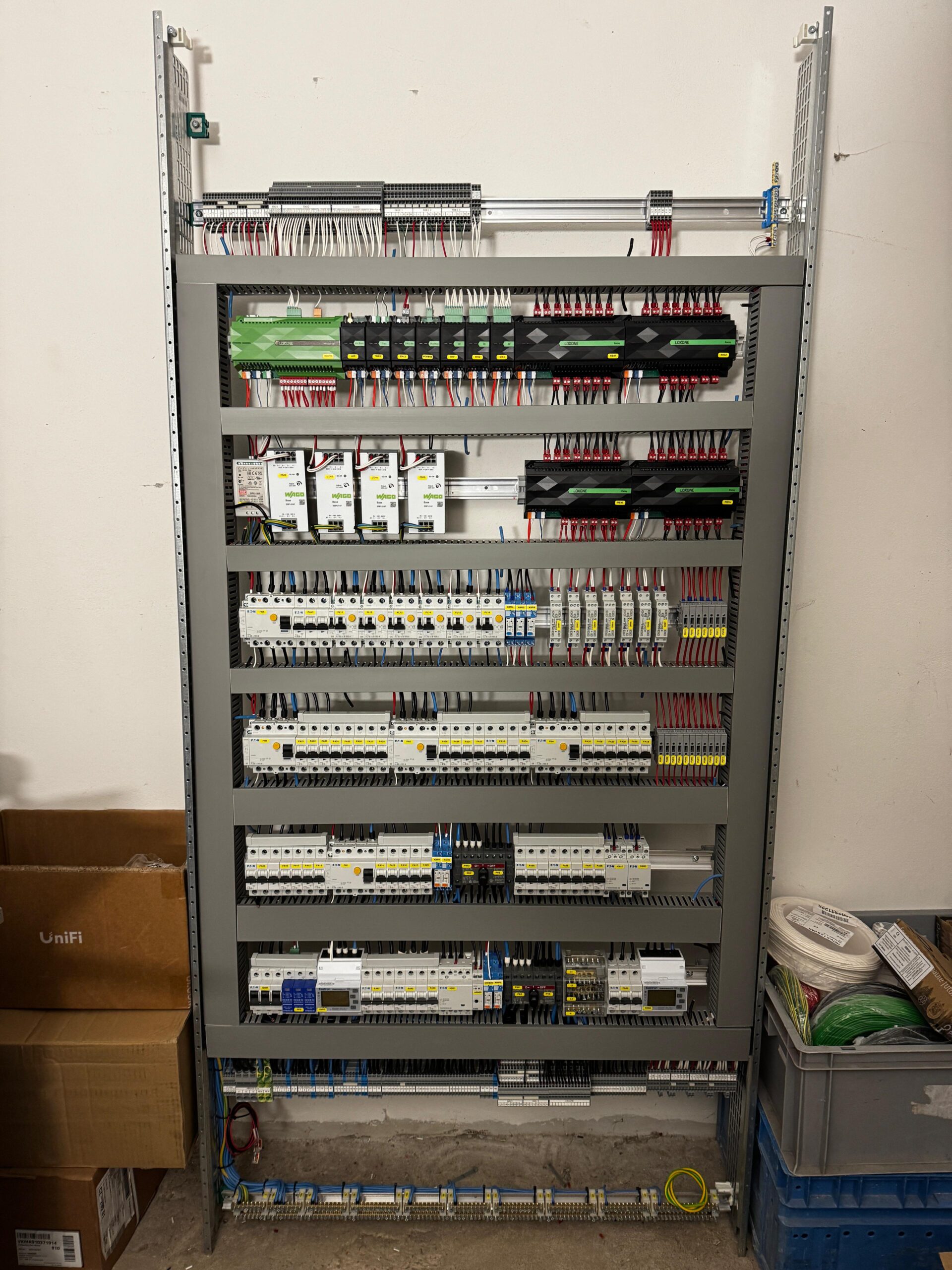

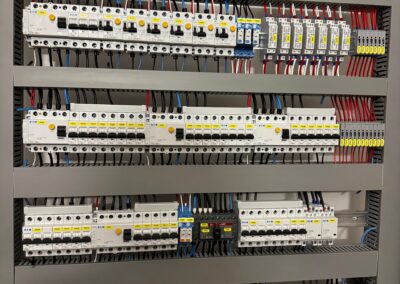

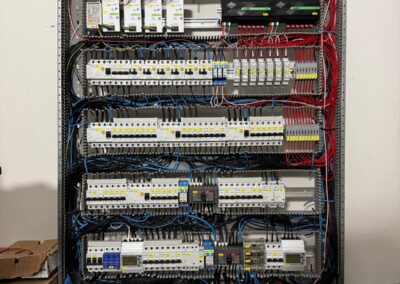

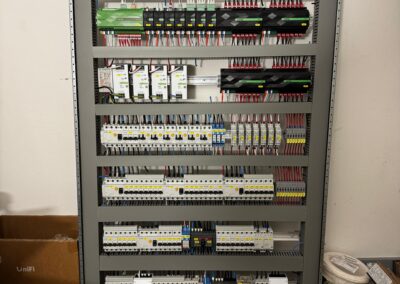

Centrem celé elektroinstalace je jeden hlavní rozvaděč o rozměrech 2200 × 1200 × 300 mm, který jsme v rámci naší výroby rozvaděčů navrhli a vyrobili přímo pro tuto realizaci.

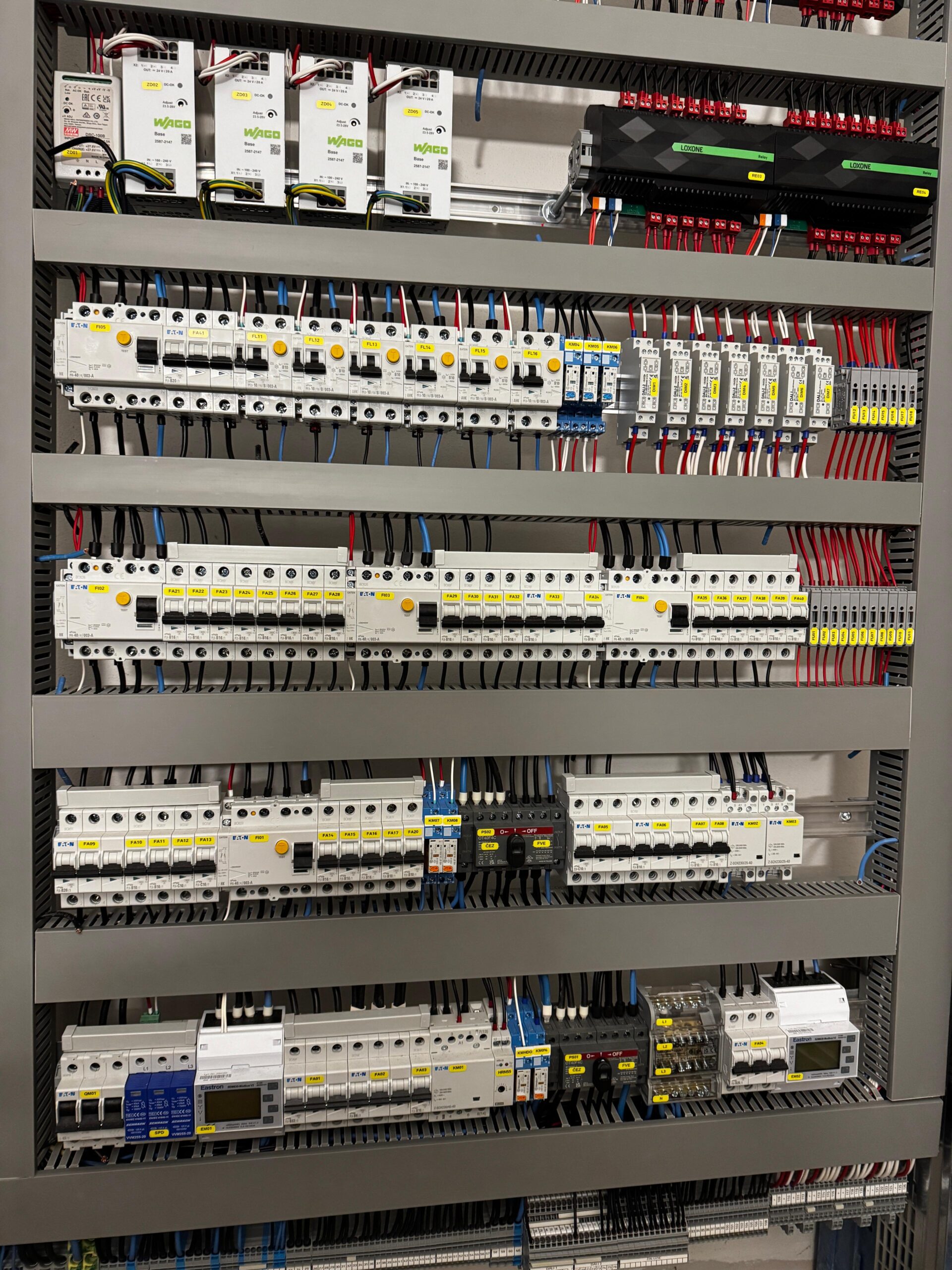

Rozvaděč představuje skutečný mozek celého domu. Zajišťuje napájení technologií, jako jsou fotovoltaická elektrárna, tepelné čerpadlo, rekuperace, strukturovaná kabeláž a zabezpečovací systém, a současně soustřeďuje kompletní řízení domu.

Pro komunikaci a ovládání jednotlivých technologií jsou využity mimo jiné systémy a rozhraní Modbus, DALI, Loxone Tree a analogové i digitální vstupy a výstupy.

Chytrá domácnost Loxone

Systém Loxone propojuje jednotlivé technologie domu do jednoho funkčního prostředí a umožňuje jejich vzájemnou spolupráci.

V tomto domě prostřednictvím Loxone řídíme například osvětlení, vytápění, rekuperaci, garážová vrata, bioklimatickou pergolu, závlahový systém, retenční nádrž, přístupový systém, nabíjení automobilu a energetický management.

Systém zároveň sleduje a vyhodnocuje důležité provozní údaje, například spotřebu vody a elektrické energie, výrobu fotovoltaické elektrárny, spotřebu při nabíjení automobilu nebo hladinu retenční nádrže.

Více o principu podobného řešení popisujeme také v článku Jak funguje chytrý dům.

Automatizace napříč celým domem

Cílem chytré domácnosti nebylo přidat do domu další množství ovladačů, ale naopak potřebu ručního ovládání co nejvíce omezit.

Automatizace proto funguje napříč celým objektem. Osvětlení se zapíná a vypíná podle přítomnosti osob a jeho chromatičnost se mění podle denní doby. Jednotlivé místnosti mají vlastní režimy přizpůsobené způsobu jejich používání.

Automaticky pracuje také stínění, které reaguje na teplotu nebo intenzitu slunečního svitu.

Zajímavým řešením je automatizace závlahy podle dlouhodobé předpovědi počasí. Systém tak může zavlažování přizpůsobovat aktuálním a očekávaným podmínkám místo toho, aby fungovalo pouze podle pevně nastaveného časového programu.

Kamerový systém jako součást automatizace

Kamerový systém zde neslouží pouze ke klasickému střežení objektu. Je integrován do Loxone a jeho informace lze využívat také pro další automatické funkce domu.

Jedním z nejzajímavějších řešení je automatické otevření garážových vrat na základě rozpoznání registrační značky vozidla.

Kamerový systém je zároveň využíván pro střežení perimetru kolem domu a v návaznosti na další automatizace, například ovládání osvětlení.

Řízení vytápění po jednotlivých místnostech

Hlavním zdrojem tepla v domě je tepelné čerpadlo PZP, které komunikuje se systémem prostřednictvím Modbus TCP.

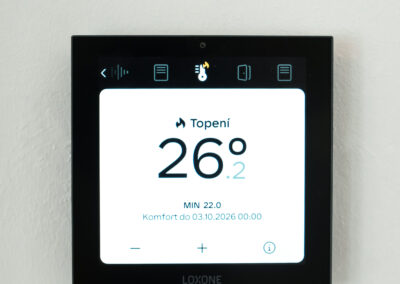

Loxone zároveň reguluje jednotlivé větve podlahového vytápění pomocí hlavic na rozdělovači. Díky tomu lze teplotu řídit samostatně v jednotlivých místnostech podle jejich využití a požadovaného komfortu.

Regulace pracuje automaticky například podle kalendáře a denního režimu domácnosti nebo na základě ekvitermního řízení.

Energetický management a přehled o spotřebách

Energetický management byl jedním z hlavních požadavků investora a tvoří důležitou část celé realizace.

Systém sleduje celkovou spotřebu elektrické energie, spotřebu vody, hladinu retenční nádrže, spotřebu energie při nabíjení automobilu a výrobu fotovoltaické elektrárny.

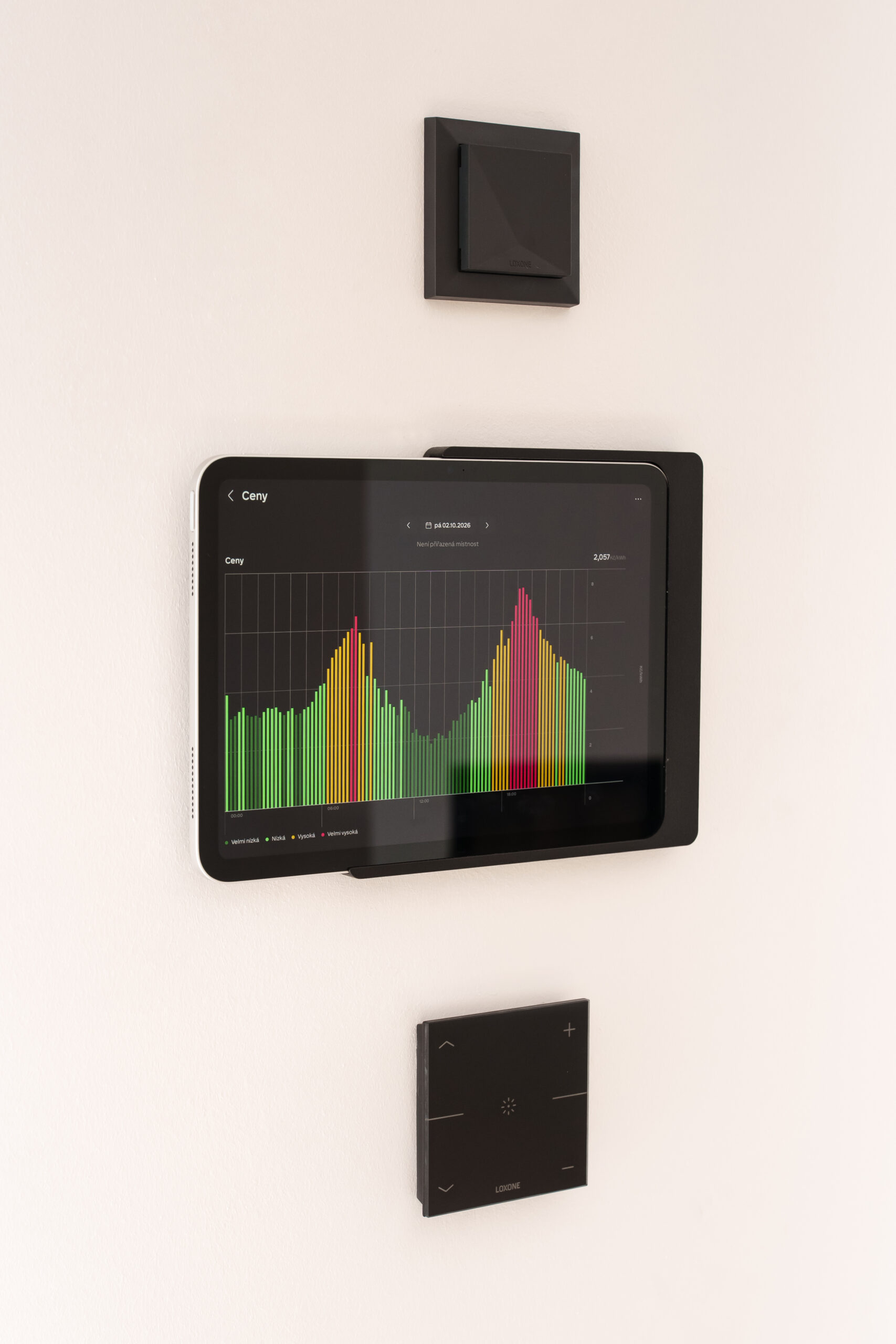

Do systému jsou zároveň načítány spotové ceny elektřiny. Loxone tak může pracovat nejen s jednotlivými technologiemi, ale také s daty potřebnými pro efektivnější energetický provoz domu.

Majitel má aktuální hodnoty i zpětnou vazbu dostupné prostřednictvím systému Loxone a může jednoduše sledovat, co se v domě právě děje.

Rekuperace integrovaná do Loxone

Do systému Loxone je zapojena také rekuperace a řízení větrání.

Majitel tak může mít větrání společně s vytápěním, stíněním a dalšími technologiemi v jednom prostředí. Nastavení a stav větrání lze zároveň sledovat a upravovat prostřednictvím aplikace.

Kompletní datová síť Ubiquiti

Pro objekt jsme navrhli, realizovali a nastavili také kompletní datovou infrastrukturu.

Síť je postavena na technologii Ubiquiti. Součástí řešení je datový rack, strukturovaná kabeláž a Wi-Fi přístupové body umístěné jak uvnitř domu, tak ve venkovních prostorách pro kvalitní pokrytí okolí objektu.

Datová infrastruktura tvoří důležitý základ pro kamerový systém, vzdálené ovládání, Loxone a další IP technologie domu.

Kamerový systém Ubiquiti

Součástí realizace je kamerový systém Ubiquiti tvořený pěti kamerami.

Kamery umožňují vzdálený přístup a jsou plně integrovány do systému Loxone. Vedle standardního zabezpečení objektu lze jejich informace využívat také pro další automatizované funkce domu.

Komplexní zabezpečení domu

Bezpečnostní prvky jsou rovněž integrovány do Loxone.

V objektu jsou použita pohybová čidla, magnetické kontakty v oknech a dveřích, záplavová čidla a kouřové detektory.

Majitel tak získává nejen ochranu objektu, ale také zpětnou vazbu o aktuálním stavu domu a případných nestandardních situacích.

Přístupový systém Loxone

Přístup do domu je kompletně řešen prostřednictvím systému Loxone.

Součástí řešení je interkom, čtečky a klávesnice, pomocí kterých lze ovládat vstupní branku, vstupní dveře a garážová vrata.

Přístupový systém je tak součástí stejného prostředí jako ostatní technologie chytrého domu.

Bioklimatická pergola, závlaha a retenční nádrž

Automatizace nekončí uvnitř domu.

Loxone řídí také bioklimatickou pergolu, závlahový systém a práci s retenční nádrží.

U závlahy se využívá dlouhodobá předpověď počasí a systém zároveň sleduje hladinu retenční nádrže.

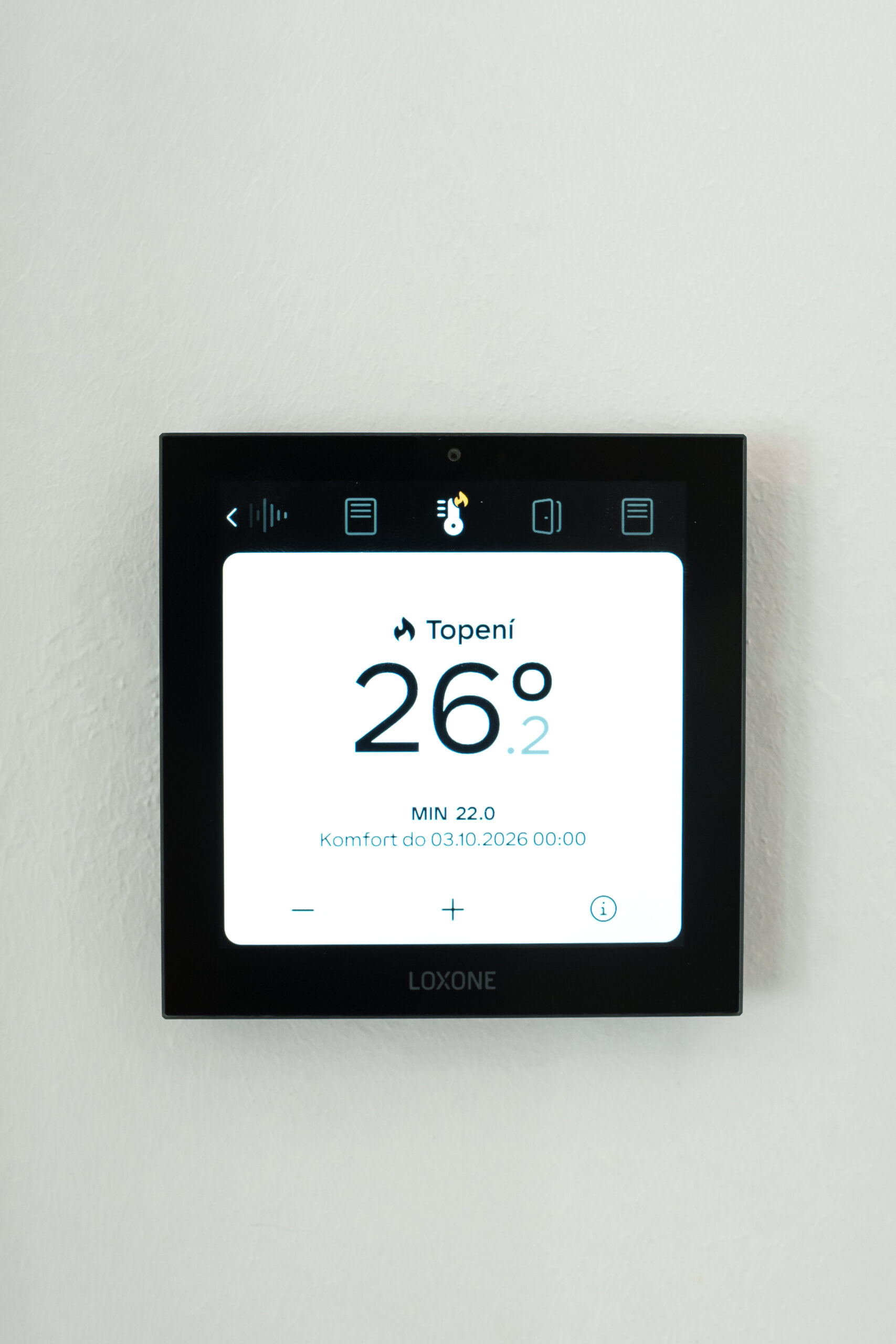

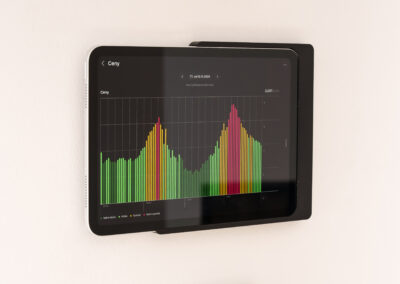

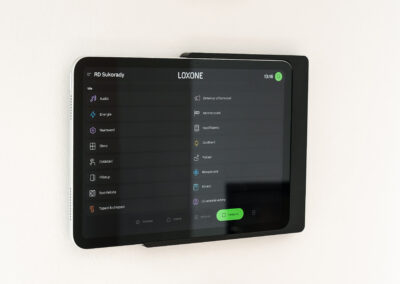

Ovládání přes aplikaci, tablet a Loxone Wall Display

Přestože velká část domu funguje automaticky, majitel má kdykoliv možnost jednotlivé funkce upravit.

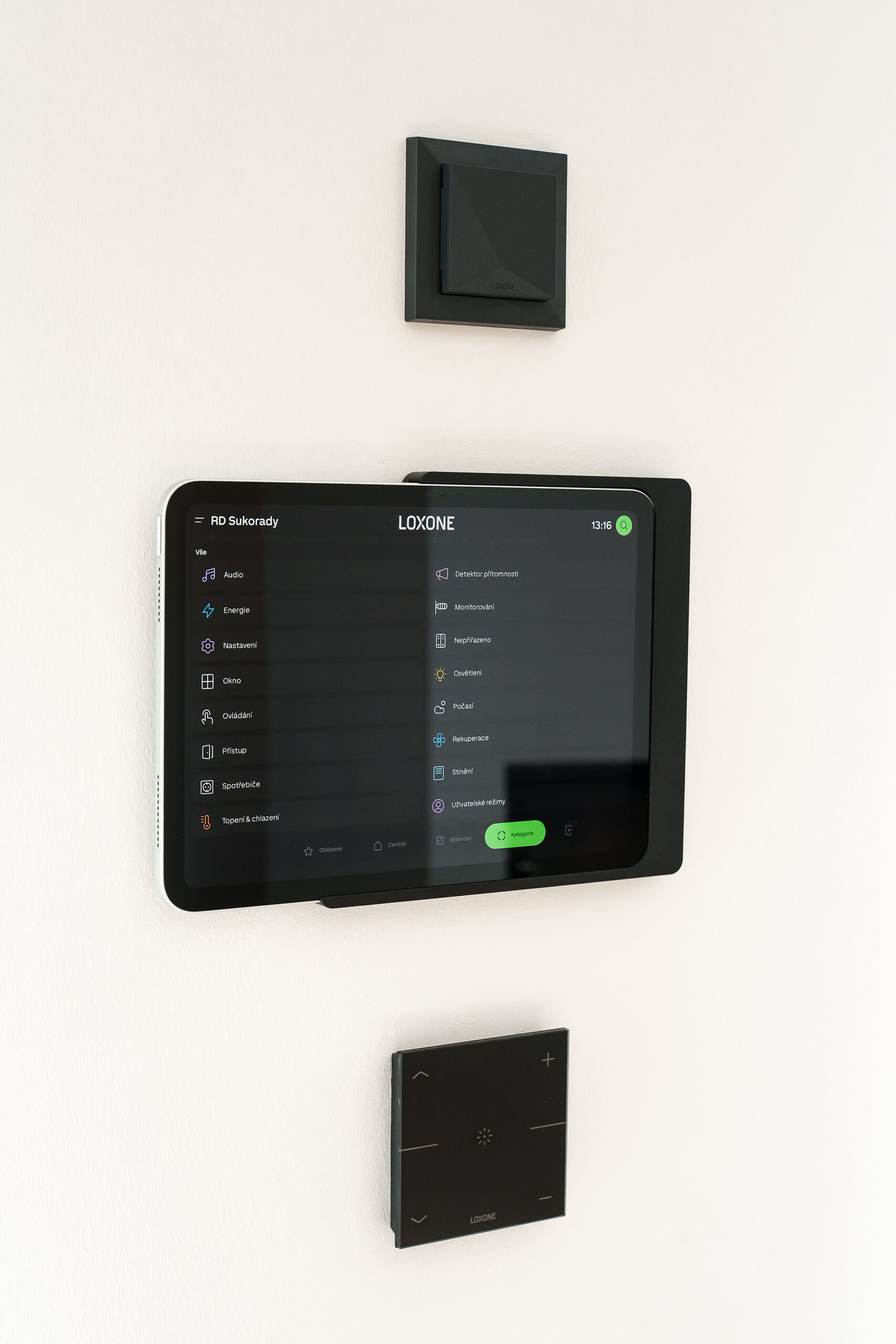

Dům lze ovládat prostřednictvím mobilní aplikace Loxone, tabletu, systémového Wall Display a dalších koncových prvků Loxone.

Přes aplikaci lze například nastavovat teploty, spravovat přístupy do domu, ovládat osvětlení, větrání, stínění nebo audio.

Systém zároveň poskytuje důležitou zpětnou vazbu – například informace o případné poruše nebo aktuální spotřebě vody a energie.

Kompletace GIRA E2 v antracitu

Pro finální kompletaci elektroinstalace byla zvolena designová řada GIRA E2 v antracitovém provedení.

Svým vzhledem dobře navazuje na koncové prvky Loxone a zapadá do moderního interiéru rodinného domu.

Hromosvod, uzemnění a revize

Součástí kompletní dodávky byla také realizace uzemnění a hromosvodu.

Zajišťovali jsme celý proces na klíč – od projektu přes realizaci až po následnou revizi.

Po dokončení byla provedena také kompletní revize elektroinstalace a hromosvodu. Následovalo finální nastavení systému Loxone, předání majiteli a zaškolení k jeho používání.

Po delším používání domu proběhlo také následné doladění systému podle skutečných potřeb a zkušeností zákazníka.

Použité technologie

Na realizaci byly využity především systémy a komponenty Loxone, DALI, Ubiquiti, GIRA E2, EATON, WAGO, LED2 a tepelné čerpadlo PZP.

Jednotlivé technologie byly navrženy tak, aby spolu komunikovaly a tvořily jeden funkční systém místo několika oddělených řešení.

Výsledek: plně automatizovaný chytrý dům

Výsledkem je komplexně automatizovaný rodinný dům, který reaguje na aktuální situaci a velkou část běžných činností řeší bez zásahu uživatele.

Majitel zároveň neztrácí kontrolu. Naopak získává zpětnou vazbu o tom, co se v domě právě děje, jak fungují jednotlivé technologie a jaká je aktuální spotřeba.

Spojení automatizace, energetického managementu a vzájemné komunikace technologií přináší vyšší komfort, jednodušší ovládání, bezpečnost a efektivnější využívání energie.
